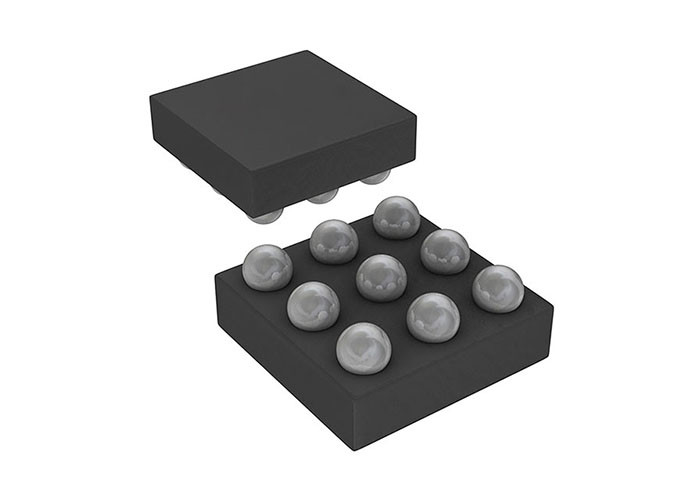

MAX17260SEWL 통합 회로 칩 배터리 관리 시스템 IC 리?? 이온 9-WLP

MAX17260SEWL 집적 회로 칩 배터리 관리 시스템 IC 리튬 이온 9-WLP​

일반 설명

MAX17260SEWL 은 Maxim ModelGauge™ m5 알고리즘을 구현하는 초저전력 연료 게이지 IC입니다. 이 IC는 단일 셀 배터리 팩을 모니터링하고 하이 사이드 및 로우 사이드 전류 감지를 모두 지원합니다.

이 IC는 전류, 전압 및 온도를 정밀하게 측정합니다. 배터리 팩의 온도는 내부 온도 센서 또는 외부 서미스터를 사용하여 측정합니다. 2선 I2C 인터페이스는 데이터 및 제어 레지스터에 대한 액세스를 제공합니다. 이 IC는 소형 무연 0.4mm 피치, 1.5mm x 1.5mm, 9핀 WLP 패키지 및 3mm x 3mm, 14핀 TDFN 패키지로 제공됩니다.

장점 및 특징
ModelGauge m5 EZ
EZ 성능에 대한 특성화 불필요
배터리 변동에 강함
빈 전압 근처의 오류 제거
쿨롱 카운터 드리프트 제거
노화, 전류 및 온도 보상
빈, 충전 완료 또는 유휴 상태 불필요
낮은 5.1μA 작동 전류
정확한 전류 감지
하이 사이드 또는 로우 사이드 감지 옵션
넓은 감지 저항 범위: 1mΩ ~ 1000mΩ
온도 보상 기능의 트레이스 감지
Li+ 및 LiFePO4를 포함한 변형 지원
서미스터 또는 ±1°C 내부 온도
동적 전력 추정 방전 중 전력 기능
시간-방전 및 시간-충전 완료 추정
이론적 부하에서 남은 용량 예측
보정 불필요
전압, SOC, 온도, 전류 및 1% SOC 변경에 대한 알림 표시기

응용 분야
웨어러블, 스마트워치
태블릿, 2-in-1 랩탑
블루투스 헤드셋
건강 및 피트니스 모니터
디지털 스틸, 비디오 및 액션 카메라
의료 기기
휴대용 컴퓨터 및 터미널
무선 스피커
가정 및 건물 자동화, 센서
휴대용 게임 플레이어
장난감

간단한 연료 게이지 회로도
