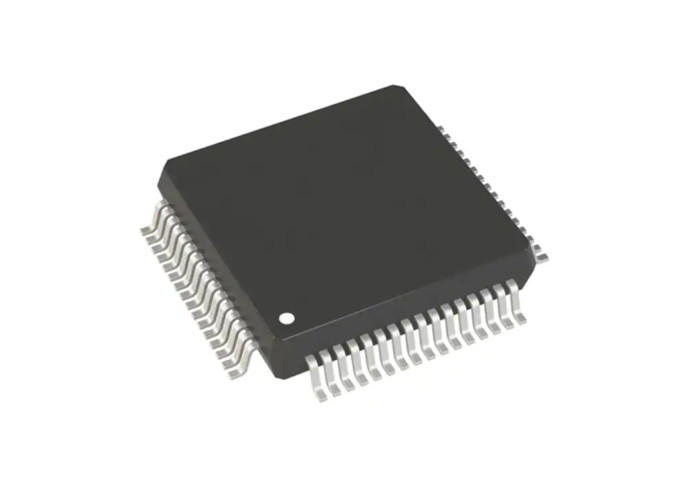

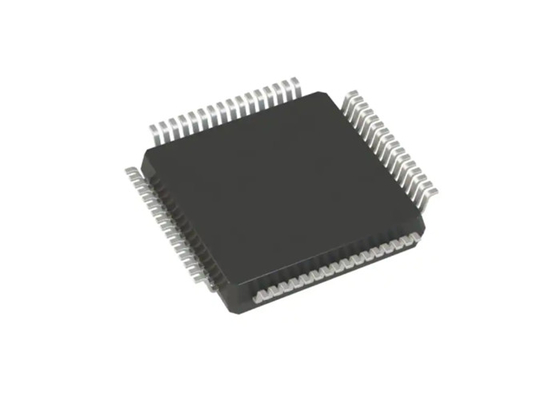

8 채널 AD7606BSTZ 16-비트 동시에 일어나는 데이터 수집 시스템 LQFP64

8 채널 AD7606BSTZ 16-비트 동시에 일어나는 데이터 수집 시스템 LQFP64

AD7606BSTZ에 대한 제품 설명

AD7606BSTZ는 각각 16비트, 동시 샘플링, 8, 6,와 4 채널과 아날로그/디지털 데이터 수집 시스템 (DAS) 입니다. 각 부는 아날로그 입력 클램프 보호, 2차 안티에일리어싱 필터, 트랙-홀드 증폭기, 16비트 전하 재분배 연속 비교형 아날로그 디지털 변환기 (ADC), 탄력적 디지털 필터, 2.5 Ｖ 참조와 참고 버퍼와 일련인 고속도와 주변 기기를 포함합니다.

한 개의 5번 Ｖ 공급으로부터 작동하고, 출력율로 온채널을 위한 최고 200까지 크스프스를 샘플링하는 동안 AD7606BSTZ는 ±10 Ｖ와 ±5 Ｖ 사실인 쌍극성 입력 신호를 수용할 수 있습니다. 입력 클램프 보호 회로는 ±16.5 Ｖ까지 전압을 허용할 수 있습니다. AD7606은 샘플링 주파수에 상관없이 1 MΩ 아날로그 입력 임피던스를 가지고 있습니다. 단일 공급 동작과 온칩 필터링과 고입카인피단스는 운전자들 연산 증폭기와 외부 양극 공급에 대한 필요성을 제거합니다.
200 크스프스에 시험할 때 AD7606BSTZ 안티에일리어싱 필터는 22 킬로 헤르츠의 3 dB 차단 주파수를 가지고 있고, 40 dB 반앨리어스 거절을 제공합니다. 탄력적 디지털 필터는 운전된 핀이고, 개선을 SNR에서 만들고, 3 dB 대역폭을 감소시킵니다.

AD7606BSTZ의 상술

AD7606BSTZ의 특징

• 8/6/4 동시에 샘플 입력
• 사실인 양극 아날로그 입력 범위 : ±10 Ｖ, ±5 Ｖ
• 핀이 최신 기술 AD7606B로 적합하여서 고정합니다
• 한 개의 5 Ｖ 아날로그 공급과 5 Ｖ VDRIVE에 대한 2.3 Ｖ
• 완전히 통합된 데이터 수집 솔루션
• 아날로그 입력 클램프 보호
• 1 MΩ 아날로그 입력 임피던스와 입력 버퍼
• 2차 에일리어싱제거 아날로그 필터
• 온칩 정확한 참조와 참고 버퍼
• 온채널 위의 200 크스프스와 16비트 ADC
• 디지털 필터와 오버르셈플링 역량
• 탄력적 대비 / 직렬 인터페이스
• 적합한 SPI/QSPITM/MICROWIRETM/DSP
• 성능
• 아날로그 입력 채널에 평가되는 7 kV ESD
• 95.5 dB SNR, -107 dB THD
• ±0.5 LSB INL, ±0.5 LSB DNL
• 저 소비 전력 : 100 mW
• 대기 모드 : 25 mW
• 온도 범위 : +85' Ｃ에 대한 -40' Ｃ
• 64는 LQFP 패키지를 이끕니다

AD7606BSTZ의 애플리케이션

• 전력선 감시와 보호 시스템
• 다상 모터 제어
• 계측기와 컨트롤 시스템즈
• 다중 축 위치 파악 시스템
• 데이터 수집 시스템 (DAS)

AD7606BSTZ의 기능블록도표

AD7606BSTZ의 핀 형상
