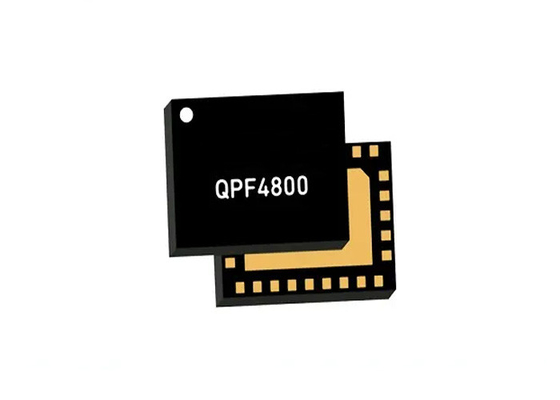

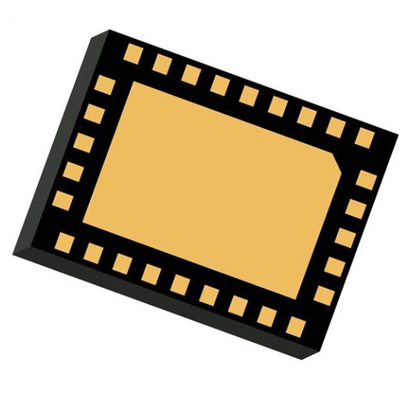

WIFI 6 칩 QPF4800TR13 RF 프론트엔드 5GHz Wi-Fi 6 프론트엔드 모듈

WIFI 6 칩 QPF4800TR13 RF 프론트엔드 5GHz Wi-Fi 6 프론트엔드 모듈

제품 설명

QPF4800는 Wi-Fi 6 시스템에 설계된 통합 듀얼 밴드 프론트 엔드 모듈 (FEM) 이다. 컴팩트한 형식 요소와 통합 매칭은 응용 프로그램에서 레이아웃 영역을 최소화합니다.성능은 2의 최적화에 초점을 맞추고 있습니다.4GHz 및 5GHz PAs는 최고 선형 출력 전력 및 최전선 처리량을 유지하면서 전력 소비를 보존하는 5V 공급 전압을 위해.수신 경로는 더 다양한 조건에서 일관성있는 노이즈 수치 성능을 통해 Rx 감수성을 극대화하기위한 최적의 기술과 일치합니다.또 다른 중요한 특징은 더 낮은 전력에서도 전력 정확성을 가능하게 하는 광범위한 통합 DC 전력 감지기입니다.

QPF4800에는 2.4GHz 및 5GHz 전력 증폭기 (PA), 규제기, 두 개의 단일 전구 두 개의 투어 스위치 (SP2T), 디플렉서 및 2.4GHz 및 5GHz 우회 가능한 저소음 증폭기 (LNA) 가 있습니다.

주요 특징

• 5150-5925MHz & 2412 2484MHz
• 5GHz POUT = +15dBm MCS11 HE80 -43dB 동적 EVM
• 5GHz POUT = +21dBm MCS9 VHT80 -35dB 동적 EVM
• 5GHz POUT = +23dBm MCS0 HT20 스펙트럼 마스크 준수
• 2.4GHz POUT = +19dBm MCS11 HE40 -43dB 동적 EVM
• 2.4GHz POUT = +23dBm MCS8 HT40 -30dB 동적 EVM
• 2.4GHz POUT = +25dBm MCS0 HT20 스펙트럼 마스크 준수
• +5.0V 동작에 최적화
• 5GHz 29dB 및 2.4GHz 33dB Tx 가이
• 5GHz 2.6dB 및 2.4GHz 2.5dB 노이즈 수치
• 14dB Rx 가이프
• 5GHz 7.5dB 및 2.4GHz 6.5dB 바이패스 손실
• 광역 통합 DC 전력 감지기

신청서

• 액세스 포인트
• 무선 라우터
• 주거용 관문
• 고객 전용 장비
• 사물 인터넷

기능 블록 다이어그램

다른 전자 부품 재고

FAQ

Q. 당신 의 제품 들 은 원래 의 제품 들 인가?
A: 예, 모든 제품은 원본, 새로운 원본 수입은 우리의 목적입니다.
질문: 어떤 자격증을 가지고 있습니까?
A: 우리는 ISO 9001:2015 인증 회사이며 ERAI의 회원입니다.
Q: 당신은 작은 양 주문 또는 샘플을 지원 할 수 있습니까? 샘플은 무료입니까?
A:예,우리는 샘플 주문과 작은 주문을 지원합니다. 샘플 비용은 주문 또는 프로젝트에 따라 다릅니다.
질문: 주문을 어떻게 보내나요? 안전합니까?
A: 우리는 DHL,Fedex,UPS,TNT,EMS와 같은 선박에 익스프레스를 사용합니다. 우리는 또한 제안 된 운송사를 사용할 수 있습니다.제품은 좋은 포장과 안전을 보장하고 우리는 제품에 손상을 위해 책임이 있습니다.
질문: 납품시간은 어떻게 되나요?
A: 우리는 5 일 이내에 주식 부품을 배송 할 수 있습니다. 주식이 없으면 주문량에 따라 납품 시간을 확인합니다.
