제품 상세 정보:
|
| 상품 카테고리: | 팔 마이크로컨트롤러 - MCU | 패키지: | QFN-48 |
|---|---|---|---|
| 핵심: | 팔 외피 M4 | 프로그램 메모리 규모: | 64 킬로바 |
| 데이터 버스 폭: | 32개 비트 | 공급 전압 - 민: | 1.71 Ｖ |
| 공급 전압 - 맥스: | 3.6V | 데이터 램 종류: | SRAM |
| 인터페이스 타입: | CAN, I2C, SPI, UART, USART, USB | 단일 가중치: | 00.003517 온스 |

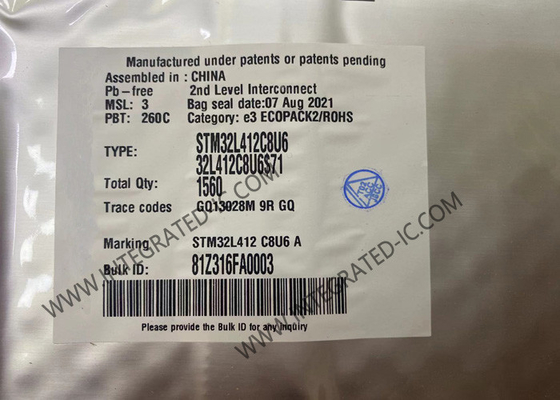

ARM 마이크로 컨트롤러 MCU STM32L412C8U6 ARM 코르텍스 M4 RISC 64KB 플래시 48-UFQFPN
설명
STM32L412 장치는 80MHz까지의 주파수에서 작동하는 고성능 Arm® Cortex®-M4 32비트 RISC 코어 기반의 초저전력 마이크로 컨트롤러입니다.Cortex-M4 코어는 모든 Arm® 단일 정밀 데이터 처리 명령어 및 데이터 유형을 지원하는 단일 정밀 플로팅 포인트 유닛 (FPU) 을 갖추고 있습니다.또한 DSP 명령어와 응용 프로그램 보안을 향상시키는 메모리 보호 장치 (MPU) 의 전체 세트를 구현합니다.STM32L412xx 장치는 고속 메모리 (Flash 메모리 최대 128Kbyte) 를 내장합니다.,40 Kbyte의 SRAM), Quad SPI 플래시 메모리 인터페이스 (모든 패키지에 사용할 수 있으며 두 개의 APB 버스에 연결 된 광범위한 향상된 I / O 및 주변 장치,두 개의 AHB 버스와 32 비트 멀티 AHB 버스 매트릭스.
STM32L412 장치는 임베디드 플래시 메모리 및 SRAM에 대한 여러 보호 메커니즘을 내장합니다: 읽기 보호, 쓰기 보호, 독점 코드 읽기 보호 및 방화벽.
이 장치는 두 개의 빠른 12 비트 ADC (5 Msps), 두 개의 비교 장치, 하나의 작동 증폭기, 저전력 RTC, 하나의 일반 32 비트 타이머, 모터 제어에 전용 된 16 비트 PWM 타이머,4개의 일반용 16비트 타이머, 그리고 16비트 저전력 타이머 2개
또한 최대 12개의 용량 감지 채널이 사용 가능합니다.
또한 3개의 I2C, 2개의 SPI, 3개의 USART, 1개의 Low-Power UART, 1개의 USB 풀 스피드 디바이스 크리스탈을 빼고 표준 및 고급 통신 인터페이스를 갖추고 있습니다.
STM32L412는 내부 LDO 조절기 및 1의 경우 1.71에서 3.6 V VDD 전원 공급 장치에서 -40 ~ + 85 ° C (+ 105 ° C 접점) 및 -40 ~ + 125 ° C (+ 130 ° C 접점) 온도에서 작동합니다..00에서 1.32V VDD12 전원 공급 장치는 외부 SMPS 공급을 사용하는 경우. 전력 절감 모드의 포괄적 인 세트가 저전력 응용 프로그램의 설계를 가능하게합니다.
일부 독립적인 전원 공급 장치가 지원됩니다: ADC, OPAMP 및 비교 장치에 대한 아날로그 독립적인 전원 입력. VBAT 입력으로 RTC 및 백업 레지스터를 백업 할 수 있습니다.전원 공급 장치 VDD12는 외부 SMPS에 연결되면 내부 LDO 조절기를 우회하는 데 사용할 수 있습니다..
STM32L412xx 제품군은 32pin에서 64pin까지 6개의 패키지를 제공합니다.
특징
• 플렉스파워컨트롤으로 극저전력
1.71V ~ 3.6V 전원 공급
-40 °C ~ 85/125 °C 온도 범위
VBAT 모드에서 300 nA: RTC 및 32x32 비트 백업 레지스터에 대한 공급
16nA 켜기 모드 (4개의 웨이크업 핀)
32nA 대기 모드 (4개의 웨이크업 핀)
RTC와 함께 245 nA 대기 모드
0.7 μA 정지 2 모드, 0.95 μA RTC
79μA/MHz 실행 모드 (LDO 모드)
28μA/MHz 실행 모드 (@3.3V SMPS 모드)
(BAM)
4μs는 정지 모드에서 깨어납니다.
(BOR) 브라운 아웃 리셋
연결 매트릭스
• 코어: Arm® 32비트 Cortex®-M4 CPU와 FPU,응용성 실시간 가속기 (ARTAcceleratorTM) 플래시 메모리에서 0 대기 상태 실행을 허용, 최대 80MHz의 주파수,MPU,100DMIPS 및 DSP 지침.
회로 다이어그램
