고주파 입력 전압과 집적 회로 BQ25606RGER 독립식 1개 세포 3A 고속 충전기

통합 회로 BQ25606RGER 단독 1 셀 3A 고속 충전기 고 입력 전압

제품 설명

BQ25606는 단일 셀 리타이온 및 리타이온 폴리머 배터리를 위한 3.0-A 스위치 모드 배터리 충전 관리 및 시스템 전력 경로 관리 장치입니다.이 솔루션은 입력 역 차단 FET (RBFET) 와 고도로 통합되어 있습니다., Q1), 높은 측면 전환 FET (HSFET, Q2), 낮은 측면 전환 FET (LSFET, Q3) 및 배터리 FET (BATFET, Q4)낮은 임피던스 전력 경로는 스위치 모드 운영 효율을 최적화, 배터리 충전 시간을 줄이고 충전 단계에서 배터리 수명을 연장합니다.

BQ25606는 다양한 독립적인 충전기와 휴대용 장치에 대한 높은 입력 전압 지원으로 빠른 충전을 제공합니다.입력 전압과 전류 조절은 배터리에 최대 충전 전력을 제공합니다또한 단순화 된 시스템 설계를 위해 높은 측면 게이트 드라이브를위한 부트스트랩 다이오드를 통합합니다.

이 장치는 표준 USB 호스트 포트, USB 충전 포트 및 USB 호환 고전압 어댑터를 포함하여 다양한 입력 소스를 지원합니다.장치는 내장 USB 인터페이스에 기반하여 기본 입력 전류 한도를 설정. 장치는 입력 전류와 전압 조절과 USB 2.0 및 USB 3.0 전력 사양에 적합합니다. 내장 USB 인터페이스가 입력 어댑터를 식별 할 때,장치의 입력 전류 제한은 ILIM 핀 설정 저항 값에 의해 결정됩니다.이 장치는 또한 USB On-the-Go (OTG) 운영 전력 등급 사양을 충족시켜 VBUS에서 5.15 V를 1.2 A까지의 일정한 전류 한계로 공급합니다.

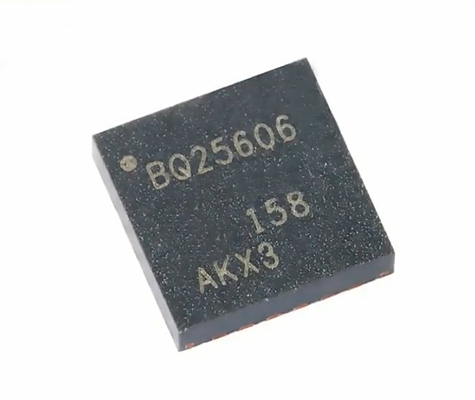

제품 사진


특징

• 고효율, 1.5MHz, 동기 스위치 모드 벅 충전기
  • 5V 입력에서 2A에서 92%의 충전 효율
  • USB 전압 입력 (5 V) 에 최적화
• USB On-The-Go (OTG) 를 지원합니다.
  • 최대 1.2A 출력까지의 부스 컨버터
  • 1A 출력에서 92%의 부스트 효율
  • 정밀한 일정한 전류 (CC) 제한
  • 500μF 용량 부하까지 부드러운 시작
  • 출력 단회전 보호
• USB 입력 및 고전압 어댑터를 지원하는 단일 입력
  • 지원 3.9V에서 13.5V 입력 전압 범위와 22V 절대 최대 입력 전압 등급
  • 입력 전압 한계 최대 4.6V (VINDPM)
  • VINDPM 임계값은 자동으로 배터리 전압을 추적합니다.
  • 자동으로 USB SDP, DCP 및 비 표준 어댑터를 감지

응용 프로그램
• EPOS, 휴대용 스피커
• 휴대 전화 용품
• 의료 장비
