5GHz 와이파이 6 칩 RF 조건 RFID WLAN8101CMP WLAN8101C 와이파이 6 프론트엔드 모듈

RF/IF 및 RFID WLAN8101CMP WLAN8101C 5GHz Wi-Fi 6 프론트 엔드 모듈

제품 설명

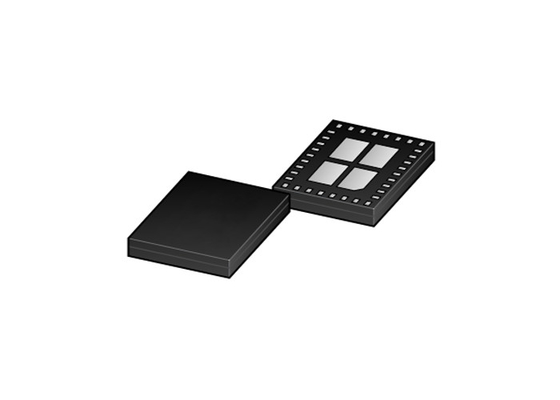

WLAN8101C는 3mm x 4mm 패키지에 있는 Wi-Fi 6 애플리케이션을 위한 5 GHz 2 x 2 MIMO RFFE이다.
WLAN8101C는 두 개의 단일 프론트 엔드 IC를 포함하고 있습니다. 각 프론트 엔드 IC에는 통합 전력 증폭기, 바이패스 기능을 갖춘 낮은 노이즈 증폭기 및 단일 폴 듀얼 투어 (SPDT) 스위치가 있습니다.
WLAN8101C에는 송신 채널과 수신 채널을 위한 공존 필터도 포함되어 있습니다.
이 장치는 50 Ω에 맞추어져 있으며 애플리케이션의 레이아웃 영역을 최소화하는 하모닉 및 밴드 외부 필터링을 통합합니다.

특징 과 이점

• Wifi 6 애플리케이션을 위한 작은 크기의 2 x 2 MIMO RFFE 모듈
• 동적 전력 효율 및 선형성 제어에 필요한 여러 동작 모드로 통합된 전력 증폭기
• 전폭 5.150GHz에서 5.925GHz
• 3 TX 작동 모드 전력 효율 적응을 위한 유연성을 허용
• 고효과 및 우회 모드를 지원하는 통합된 저소음 증폭기
• 단일 안테나 RX 및 TX 동작을 위한 SPDT 스위치
• 정밀 전송 전력 조절을 위한 통합 방향 결합기
• 외부 일치 구성 요소가 필요하지 않습니다. DC 무료 입력 / 출력 포트
• 모든 VCC 및 제어 핀에 대한 통합 RF 분리 콘덴시터
• 낮은 프로필, 작은 크기의 3mm x 4mm 패키지
• 모든 핀에 통합된 ESD 보호
• ANSI/ESDA/JEDEC 표준 JS-001에 따른 인체 모델 (HBM) 2kV 이상
• 충전 장치 모델 (CDM) ANSI/ESDA/JEDEC 표준 JS-002에 따라 500V 이상

신청서

• Wi-Fi 6 지원
• 스마트 폰, 태블릿, 넷북 및 기타 휴대용 컴퓨터 장치
• 임베디드 시스템용 모듈 애플리케이션

기능 도표
