제품 상세 정보:
|
| 부문 번호: | STM32H735VGY6TR | 속도: | 550MHz |
|---|---|---|---|
| 입출력의 수: | 67 | 프로그램 메모리 규모: | 1MB (1M x 8) |
| 프로그램 메모리 종류: | 플래시 | RAM 사이즈: | 564K x 8 |

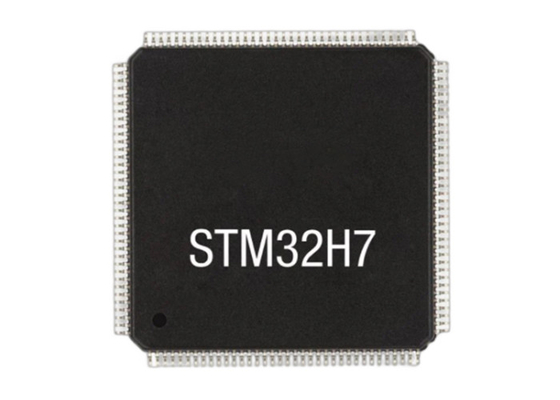

32비트 단일 코어 STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 마이크로 컨트롤러 IC
설명
STM32H735VGY6TR 장치는 최대 550MHz까지 작동하는 고성능 Arm® Cortex®-M7 32비트 RISC 코어를 기반으로 합니다.Cortex® -M7 코어에는 Arm® 이중 정밀 (IEEE 754 컴플라이언트) 및 단일 정밀 데이터 처리 명령어 및 데이터 유형을 지원하는 부동 소수점 단위 (FPU) 가 있습니다.코르텍스-M7 코어는 32Kbytes의 명령어 캐시와 32Kbytes의 데이터 캐시를 포함합니다.STM32H735VGY6TR 장치는 전체 DSP 명령어 세트 및 메모리 보호 장치 (MPU) 를 지원하여 애플리케이션 보안을 강화합니다..
STM32H735VGY6TR 장치는 1 Mbyte의 플래시 메모리와 최대 564 Kbyte의 RAM (ITCM와 AXI 사이에 공유 될 수 있는 192 Kbyte를 포함하여),+ 64Kbytes ITCM 전용, 128 Kbyte 전용 AXI, 128 Kbyte DTCM, 48 Kbyte AHB 및 4 Kbyte 백업 RAM), APB 버스, AHB 버스,2x32비트 멀티-AHB 버스 매트릭스 및 내부 및 외부 메모리 액세스를 지원하는 멀티 레이어 AXI 상호 연결응용 프로그램의 안정성을 향상시키기 위해 모든 메모리는 오류 코드 수정 기능 (한 가지 오류 수정, 두 가지 오류 탐지) 을 갖추고 있습니다.
이 장치는 수학적/수학적 함수 가속을 허용하는 주변 장치를 탑재하고 있다 (삼각형 함수를 위한 CORDIC 코프로세서와 필터 함수를 위한 FMAC 단위).모든 장치에는 3개의 ADC가 있습니다., 2개의 DAC, 2개의 작동 증폭기, 2개의 초저전력 비교기, 1개의 저전력 RTC, 4개의 일반용 32비트 타이머, 12개의 일반용 16비트 타이머,5개의 저전력 타이머, 진정한 무작위 숫자 생성기 (RNG), 암호 가속 셀, 그리고 HASH 프로세서. 이 장치들은 외부 시그마-델타 모듈러 (DFSDM) 를 위한 네 개의 디지털 필터를 지원한다.또한 표준 및 고급 통신 인터페이스가 있습니다..
STM32H735VGY6TR의 사양
| 코어 프로세서: | ARM® Cortex®-M7 | 코어 크기: | 32-비트 단일 코어 |
|---|---|---|---|
| 전압 - 공급 (Vcc/Vdd): | 1.71V ~ 3.6V | 데이터 변환기: | A/D 12x12/b, 22x16b; D/A 2x12b |
| 오시일레이터 타입: | 내부 | 작동 온도: | -40°C ~ 85°C (TA) |
포장 핀
특징
코어: Arm® Cortex®-M7 32비트 550MHz MCU
-40°C ~ 85°C/125°C 운영 온도
최대 128K바이트 플래시 메모리
SRAM의 36Kbytes (HW 패리티 체크와 함께 32Kbytes)
전압 범위: 1.62V ~ 3.6V
RTC 및 백업 레지스터에 대한 VBAT 공급
4~48MHz의 결정 오시레이터
유연한 매핑을 가진 7채널 DMA 컨트롤러
12비트, 0.4μs ADC (장선 최대 16개)
2개의 빠른 저전력 아날로그 비교기, 프로그래밍 가능한 입력과 출력, 철도에서 철도로
두 개의 12비트 DAC, 저전력 샘플 앤 홀드
14개의 타이머 (두 개의 128MHz 기능): 고급 모터 제어용 16비트, 32비트 1개 및 5개의 16비트 일반용, 2개의 기본 16비트, 2개의 저전력 16비트, 2개의 워치도그, SysTick 타이머
알람과 정지/준비 상태/폐기로부터 주기적으로 깨어나는 캘린더 RTC
USB 타입-CTM 전력 전달 컨트롤러
개발 지원: 일련의 와이어 디버깅 (SWD)
96비트 고유 ID
모든 패키지는 ECOPACK®2를 준수합니다.
