제품 상세 정보:
|

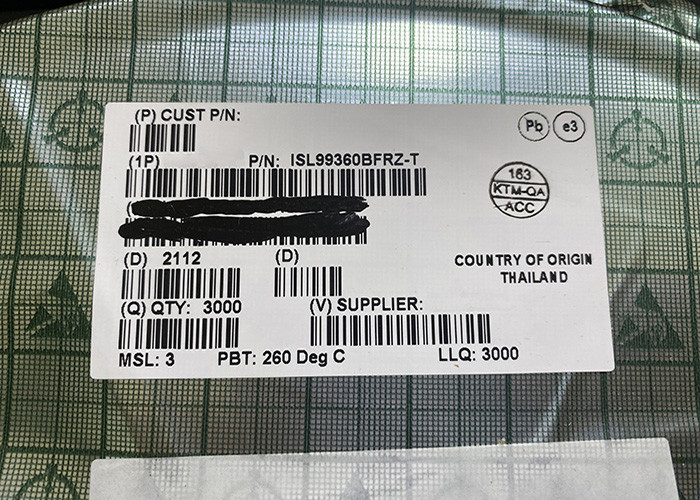

| 부품 번호: | ISL99360BFRZ | 제품 상태: | 활동적인 |
|---|---|---|---|
| 전압: | 5V | 패키지: | QFN |
| 입력 범위: | 3~16V | 빈도: | 1.25MHz |
| 강조하다: | 직접 회로 칩 ISL99360BFRZ,ISL99360BFRZ 전력 관리 IC 칩 |
||
집적 회로 칩 ISL99360BFRZ 전원 관리 전체 하프 브리지 드라이버
설명
ISL99360BFRZ는 각각 ISL68xxx/69xxx 디지털 다상(DMP) 컨트롤러 및 위상 더블러(ISL6617A)와 호환되는 스마트 전력 스테이지(SPS)입니다.ISL99360 및 ISL99360B에는 다상 DC/DC 시스템을 완성하기 위해 컨트롤러 및 더블러에 피드백할 수 있는 고정밀 전류 및 온도 모니터가 통합되어 있습니다.DCR 감지 네트워크 및 관련 열 보상을 제거하여 설계를 단순화하고 성능을 향상시킵니다.경부하 효율은 전용 LFET 제어 핀을 통해 지원됩니다.업계 최고의 열 강화 5x5 PQFN 패키지는 전체 PCB 공간을 최소화합니다.
특징
입력 범위: +3.0V ~ +16V
60A DC 전류 지원
ISL99360: 3.3V 호환 3상태 PWM 입력
ISL99360B: 5.0V 호환 3상태 PWM 입력
다운슬로프 전류 감지
REFIN 입력이 있는 ±3% 정확도 전류 모니터(IMON)
OT 플래그가 있는 8mV/°C 온도 모니터
전용 로우 사이드 FET 제어 입력
높은 시스템 신뢰성을 위한 포괄적인 오류 보호
하이사이드 FET 단락 및 과전류 보호
과열 보호
VCC 및 VIN 저전압 차단(UVLO)
오픈 드레인 오류 보고 출력
최대 1.25MHz 스위칭 주파수
무연(RoHS 준수), 32 Ld 5x5 PQFN
애플리케이션
간소화된 애플리케이션 블록 다이어그램
