제품 상세 정보:
|
| 부품 번호: | TPS56C230RJER | 전압 - 입력(최소): | 4.5V |
|---|---|---|---|
| 전압 - 입력(최대): | 18V | 전압 - 출력(최소/고정): | 0.6V |
| 전압 - 출력(최대): | 5.5V | 전류 - 출력: | 12A |
| 강조하다: | TPS56C230RJER 집적 회로 칩,TPS56C230RJER 집적 회로 칩 레귤레이터 IC,TPS56C230RJER 벅 스위칭 레귤레이터 IC |
||

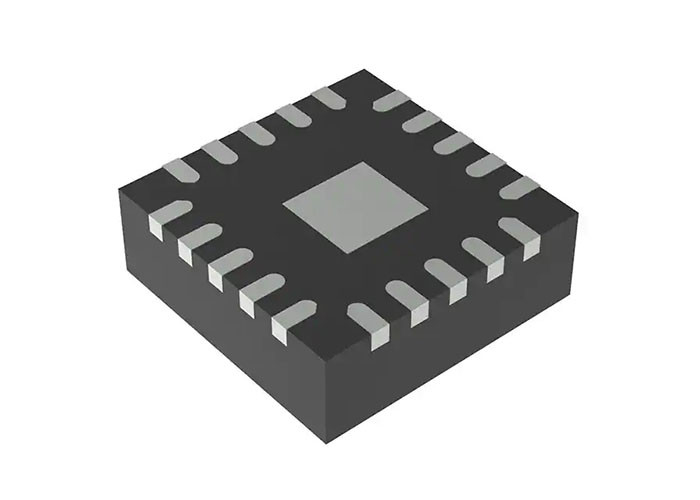

TPS56C230RJER 벅 스위칭 조정기 IC 포지티브 가변 0.6V 1 출력 12A 20-VFQFN
설명
TPS56C230RJER는 FET가 통합된 고효율 동기식 벅 컨버터입니다.시스템 설계자는 대기 전류가 낮고 외부 부품이 거의 필요하지 않기 때문에 다양한 응용 분야에서 이 장치를 사용할 수 있습니다.
TPS56C230RJER는 D-CAP3 컨트롤을 사용하여 빠른 과도 응답과 내부 보상을 통해 우수한 라인 및 부하 조정을 제공합니다.또한 이 장치는 특수 폴리머 및 초저 ESR 세라믹 커패시터와 같은 낮은 등가 직렬 저항(ESR) 출력 커패시터를 지원할 수 있는 독점 회로를 가지고 있습니다.
특징
입력 전압 범위: 4.5V ~ 18V
출력 전압 범위: 0.6V ~ 5.5V
12A 연속 출력 전류 지원
빠른 과도 응답을 위한 D-CAP3™ 아키텍처 제어
±1% 피드백 전압 정확도(25°C)
통합 17mΩ 및 5.9mΩ FET
MODE 핀으로 선택 가능한 Eco-mode™ 및 FCCM(Forced Continuous Conductive Mode)
500kHz 스위칭 주파수
기본 1.2ms로 조정 가능한 소프트 스타트 시간
통합 전력 양호 표시기
내장 출력 방전 기능
사이클별 과전류 보호
래치되지 않은 과전압, 저전압, 과열 및 저전압 록아웃 보호
-40°C ~ 125°C 작동 접합 온도
20핀 3.0mm × 3.0mm HotRod™ VQFN
애플리케이션
단순화된 회로도
핀 구성 및 기능
