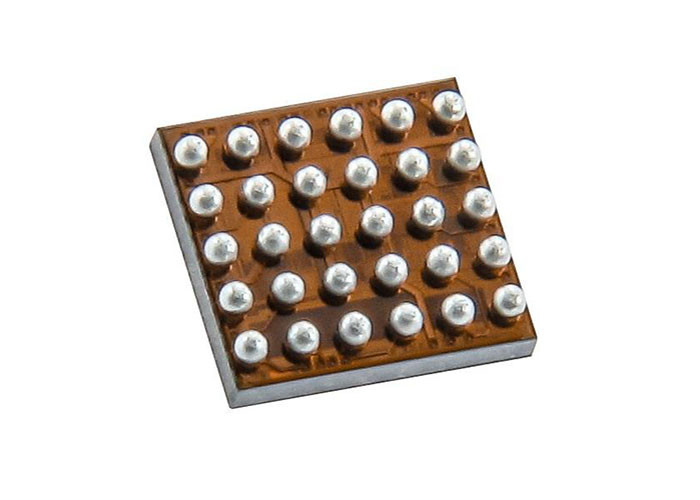

MAX77654BENV+T 집적 회로 칩 30WLP PMIC 전원관리 범용

집적 회로 칩 MAX77654BENV+T 범용 PMIC 전원관리 30-wlp

일반 설명

MAX77654BENV+T는 크기와 효율이 비판적인 저전력 애플리케이션에게 고집적된 배터리 충전과 전원 공급기 해결책을 제공합니다. IC은 전체 해결책 크기를 최소화하기 위해 단일 인덕터로부터 세번 독립적으로 프로그램 가능한 전원 레일을 제공하는 시모 인버스 컨버터 규제 기관을 특징으로 합니다. 2 100mA 라이도스는 오디오와 다른 잡음에 민감한 신청에게 리플 배제율을 제공합니다. 라이도스는 요구되지 않을 때 외부 블록을 끊음으로써 소비 전력을 관리하기 위해 또한 로드 스위치로서 구성될 수 있습니다. 높이 구성 가능한 선형 충전기는 다양한 Li+ 전지 성능을 지원하고, 추가적 안전성 (JEITA)에 대하여 모니터하는 전지 온도를 포함합니다.

이 장치는 외부 ADC로 모니터링하기 위한 외부 노드로 여러 내부 전압과 전류량 신호를 변환하는 3 gpio와 아날로그 멀티플렉서를 포함합니다. 양방향성 I2C 직렬 인터페이스는 장치의 상태를 구성하고 확인하는 것을 고려합니다. 규제 기관에게 통제된 스타트업 시퀀스를 제공하고, 그들이 계속 있는 동안 / 꺼짐 상태 컨트롤러 위의 내부의는 감독 기능을 제공합니다. 더 빠른 제품 개발 기간을 가능하게 하면서, 수많은 공장 프로그램 가능 옵션은 기기가 다수의 애플리케이션을 위해 맞춰질 수 있게 허락합니다.

혜택과 특징

3x 출력, 단일 인덕터 다중 출력 (시모) 인버스 컨버터 규제 기관
모든 시모 채널을 위해 0.8V에서부터 5.5V까지 넓은 출력 전압 레인지를 지원합니다
2x 100mA LDO / LSW
스마트 전력 세렉터티엠 Li+/Li-Poly 충전기
3x GPIO 자원
파워 감시를 위한 아날로그 먹스 생산
가공 모선 방식 (< 200nA="" IQ=""> 0.3μA 중단 경향
6μA 동작 전류 (3 시모 채널 + 2LDOs)
소형 배터리 크기에 대해 최적화된 충전기
7.5mA부터 300mA까지 프로그램 가능한 급속 충전 경향
3.6V부터 4.6V까지 프로그램가능 배터리 조절 전압
0.375mA부터 45mA까지 프로그램 가능한 종결 경향
JEITA 배터리 온도 모니터는 안전한 충전을 위해 충전 전류와 배터리 조절 전압을 조정합니다
탄력적이고 쉽게 잘 믿습니다
I2C 적합한 인터페이스와 GPIO

애플리케이션

블루투스 헤드폰, 헤아랍레스
무선 스피커들
체력과 건강과 활동 모니터
웨아랍레스
안전과 보안 모니터
센서 노드
휴대용 소비 장치
사물인터넷 (IoT)

단순화된 블록 구성도
