4.5V 교환 조절기 집적 회로 칩 TPS568230RJER 동기식 벅 변환기

교환 조절기 TPS568230RJER TPS568230 4.5V 내지 18V 8A 동기식 벅 변환기

제품 설명

TPS568230RJER는 통합된 MOSFET으로 비용 효과적, 고전압 투입, 고효율 동기식 벅 변환기입니다.
TPS568230RJER는 저바이어스 경향을 위해 ULQTM (극히 낮은 정지 전류)을 특징으로 합니다. 장치는 분자 외상환 없이 빠른 일시적인 것 응답, 훌륭한 노선과 부하 변동분을 제공하기 위해 DCAP3TM 제어 모드를 사용하고, 헌신적 폴리머와 극히 낮은 ESR 세라믹 콘덴서와 같은 낮은 등가 직렬 저항 (ESR) 출력 커패시터를 지원합니다.

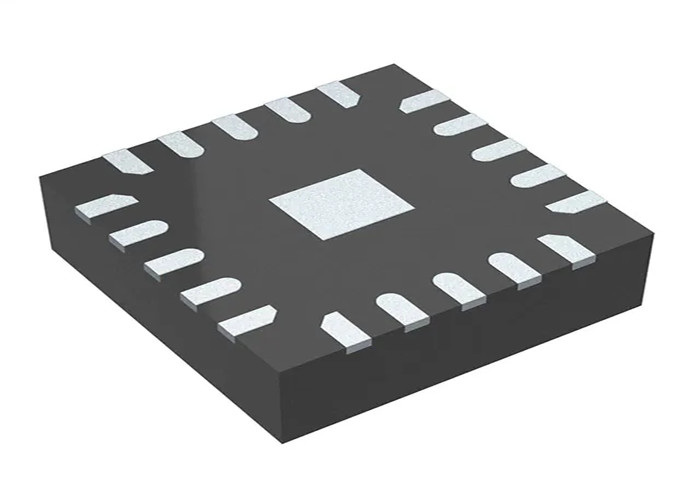

TPS568230RJER는 20 핀 3.0 밀리미터 Ｘ 3.0 밀리미터 핫로드티엠 패키지에 이용할 수 있고, -40' Ｃ에서 125' Ｃ의 결합 온도 범위를 위해 평가됩니다.

20개 핀 (원격 업무 입력) 패키지

특징

• 입력전압 범위 : 4.5V 내지 18V
• 빠른 일시적인 것 응답에 대한 D-CAP3TM 구조 제어
• 출력 전압 레인지 : 0.6V 내지 7V
• 0.6V ±1% 기준 전압 (25' Ｃ)
• 8A 연속출력전류를 지원합니다
• 내부 파워 모스펫 (의) 인테그라테드 19.5mΩ과 9.5mΩ RDS
• 긴 배터리 사용 시간을 위한 ULQTM (극히 낮은 정지 전류) 특징
• 600kHz, 800kHz와 1MHz의 선택 가능한 전환 주파수
• 90% 부하 작동에 달하는 지원
• (SS 핀을 통해 조정할 수 있는) 조정할 수 있는 연시동 시간
• 전원 공급기 표준 상태 생산
• 짜맞춘 출력 방전 기능
• 싸이클 바이 싸이클 과전류 보호
• 결함 예방을 위해 가능한 논-라칭 보호
• 작은 3.0 밀리미터 × 3.0 밀리미터 핫로드티엠 QFN 패키지

애플리케이션

• 콘솔을 게임하는 디지털 TV, 셋탑 박스
• 서버, 저장과 로드의 네트워킹 핵심
• 인더스트리얼 PC와 공장 자동화 애플리케이션
• 전형적 5-V, 12-V,15-V 입력과 분배된 전원 시스템

FAQ
큐. 당신의 제품 원형이 되세요?
한 : 예, 모든 제품은 원래입니다, 새로운 원형 수입이 우리의 목적입니다.
큐 :당신이 어느 증명서를 가지고 있습니까?
한 :우리는 ISO 9001:2015 지급 보증사고 ERAI의 회원입니다.
큐 :소량 명령 또는 샘플을 지원하시겠습니까?샘플이 자유롭습니까?
한 :예, 우리는 샘플 순서와 소량주문을 지원합니다.견본 경비는 당신의 수주 또는 프로젝트에 따라 다릅니다.
큐 :내 주문을 보내는 방법? 그거 안전한가요?
한 :우리는 DHL, 페덱스, UPS, TNT와 같이, 운반하도록 명시되어서 사용합니다, EMS.We가 또한 당신의 제안된 발송자를 사용할 수 있습니다.제품은 좋은 포장에 있고 안전을 보장할 것이고 우리가 당신의 주문에 대한 피해를 생성하도록 책임이 있습니다.
큐 :생산 소요 시간에 대하여 어떻게 생각합니까?
한 :우리는 5 근무일 이내에 재고 부품을 수송할 수 있습니다.주식 없이 면, 우리는 당신의 발주량을 기반으로 당신을 위해 생산 소요 시간을 확인할 것입니다.
