제품 상세 정보:
|
| 부품 번호: | TPS79633QDCQRQ1 | 드롭아웃 전압 - 최대: | 325mV |
|---|---|---|---|
| 부하 조절: | 5mV | 작동 공급 전류: | 260uA |
| 드롭아웃 전압: | 220mV | 출력 전류: | 1A |

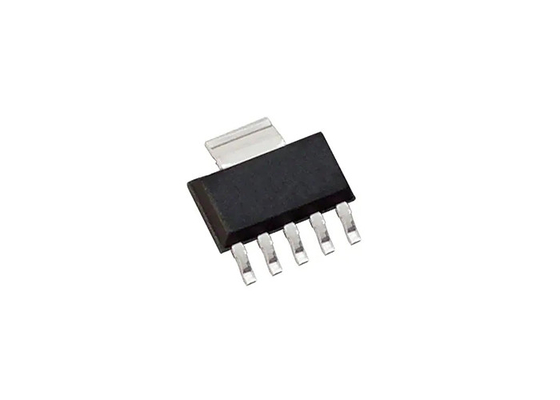

TPS79633QDCQRQ1 초저잡음 1A 저드롭아웃 선형 전압 조정기 IC
제품 설명TPS79633QDCQRQ1
TPS79633QDCQRQ1은 저드롭아웃(LDO), 저전력, 선형 전압 조정기로서 높은 PSRR(전원 공급 제거비), 초저잡음, 빠른 시동, 소형 아웃라인 SOT223에서 우수한 라인 및 부하 과도 응답을 제공합니다. -6 패키지. 제품군의 각 장치는 출력에 작은 1μF 세라믹 커패시터를 사용하여 안정적입니다.1 이 제품군은 고급 독점 BiCMOS 제조 공정을 사용하여 매우 낮은 드롭아웃 전압(예: 1A에서 250mV)을 생성합니다.각 장치는 매우 낮은 정동작 전류(통상 265μA)를 소비하면서 빠른 시동 시간(0.001μF 바이패스 커패시터로 약 50μs)을 달성합니다.또한 장치가 대기 모드에 있을 때 공급 전류는 1μA 미만으로 감소합니다. TPS79633QDCQRQ1은 0.1μF 바이패스 커패시터를 사용하여 3V 출력에서 약 40μVRms의 출력 전압 잡음을 나타냅니다.휴대용 RF 전자 장치와 같이 잡음에 민감한 아날로그 구성 요소가 있는 응용 프로그램은 높은 PSRR, 저잡음 기능 및 빠른 응답 시간의 이점을 얻습니다.
사양TPS79633QDCQRQ1
|
제품 상태 |
활동적인 |
|
출력 구성 |
긍정적인 |
|
출력 유형 |
결정된 |
|
레귤레이터 수 |
1 |
|
전압 - 입력(최대) |
5.5V |
|
전압 - 출력(최소/고정) |
3.3V |
|
전압 강하(최대) |
0.33V @ 1A |
|
전류 - 출력 |
1A |
|
전류 - 무부하(Iq) |
385µA |
|
PSRR |
59dB ~ 42dB (100Hz ~ 100kHz) |
|
제어 기능 |
할 수 있게 하다 |
|
보호 기능 |
과전류, 과온, 역극성, 저전압 록아웃(UVLO) |
|
작동 온도 |
-40°C ~ 125°C |
|
장착 유형 |
표면 실장 |
의 특징TPS79633QDCQRQ1
활성화 기능이 있는 1-A 저드롭아웃 조정기
고정 및 조정 가능(1.2V ~ 5.5V) 버전으로 제공
높은 PSRR(10kHz에서 53dB)
초저잡음
빠른 시작 시간(50μs)
1μF 세라믹 커패시터로 안정적
우수한 부하/라인 과도 응답
매우 낮은 드롭아웃 전압(최대 부하에서 250mV)
기능 블록 다이어그램TPS79633QDCQRQ1의
