제품 상세 정보:
|
| 부품 번호: | IMBG120R140M1H | FET 유형: | N채널 |
|---|---|---|---|
| 기술: | 실리콘 카바이드 | 패키지: | PG-TO263-7-12 |
| 장착 유형: | 표면 실장 | FET 기능: | 기준 |
| 강조하다: | IMBG120R140M1H 집적 회로 칩,SiC MOSFET 집적 회로 칩,1200V SiC MOSFET 트랜지스터 |
||

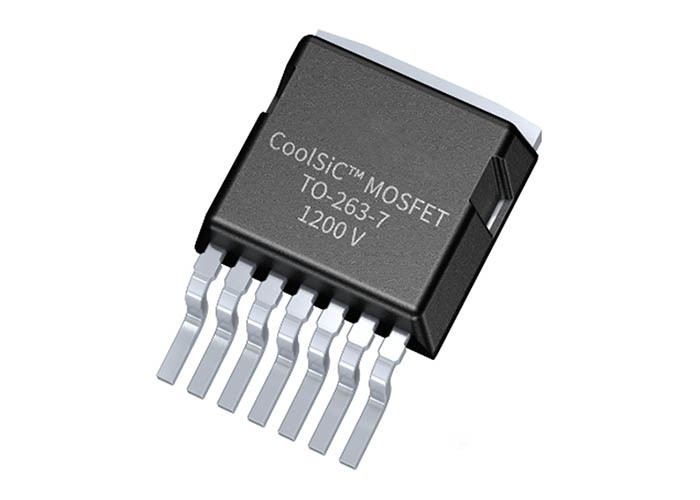

TO-263-7 포장에 있는 직접 회로 칩 IMBG120R140M1H 1200 V SiC 트렌치 MOSFET 트랜지스터
사양IMBG120R140M1H
|
제품 상태 |
활동적인 |
|
FET 유형 |
N채널 |
|
기술 |
SiCFET(실리콘 카바이드) |
|
드레인-소스 전압(Vdss) |
1200V |
|
전류 - 연속 드레인(Id) @ 25°C |
18A(시) |
|
Rds On(최대) @ Id, Vgs |
189m옴 @ 6A, 18V |
|
Vgs(일)(최대) @ Id |
5.7V @ 2.5mA |
|
게이트 전하(Qg)(최대) @ Vgs |
13.4nC @ 18V |
|
Vgs(최대) |
+18V, -15V |
|
입력 커패시턴스(Ciss)(최대) @ Vds |
491pF @ 800V |
|
FET 기능 |
기준 |
|
전력 손실(최대) |
107W(시) |
|
작동 온도 |
-55°C ~ 175°C(TJ) |
IMBG120R140M1H의 특징
매우 낮은 스위칭 손실
단락 내구 시간 3µs
완전히 제어 가능한 dV/dt
벤치마크 게이트 임계값 전압, VGS(th) = 4.5V
기생 턴온에 강하고, 0V 턴오프 게이트 전압 인가 가능
하드 정류를 위한 견고한 바디 다이오드
동급 최고의 열 성능을 위한 XT 상호 연결 기술
패키지 연면 거리 및 간극 거리 > 6.1mm
최적화된 스위칭 성능을 위한 감지 핀
IMBG120R140M1H의 이점
효율성 향상
더 높은 주파수 활성화
증가된 전력 밀도
냉각 노력 감소
시스템 복잡성 및 비용 감소
IMBG120R140M1H의 잠재적 응용 분야
드라이브
인프라 – 충전기
에너지 생성 - 태양광 스트링 인버터 및 태양광 최적화 장치
산업용 전원 공급 장치 - 산업용 UPS
