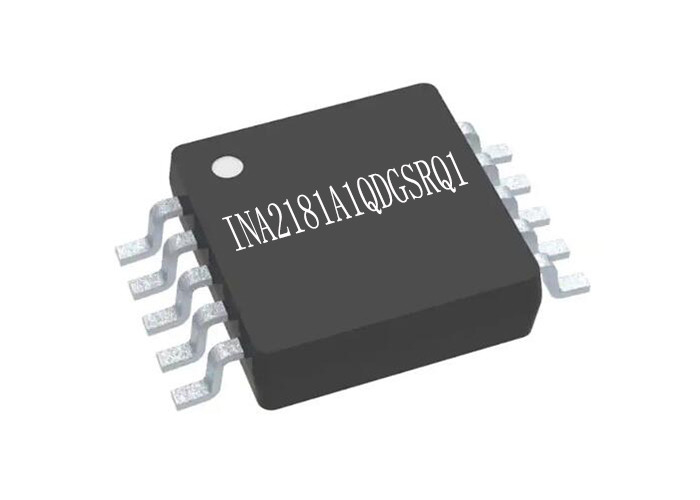

자동차 칩 INA2181A1QDGSRQ1 전류 검출 증폭기는 VSSOP10을 자릅니다

자동차 칩 INA2181A1QDGSRQ1 전류 검출 증폭기는 VSSOP10을 자릅니다

INA2181A1QDGSRQ1에 대한 제품 설명

INA2181A1QDGSRQ1 전류 검출 증폭기는 비용 최적화 어플리케이션을 위해 설계됩니다. INA2181A1QDGSRQ1은 -0.2 Ｖ에서 공급 전압으로부터 독립한 +26 Ｖ까지 공통 모드 전압에 전류 검출 레지스터를 가로질러 전압 강하를 느끼는 양방향성, 전류 감지 증폭기 (또한 현재 단락 모니터로 불리 )의 가족의 일부입니다.
INA2181A1QDGSRQ1은 4, 고정 이득 장치 옵션에서 조화된 저항기 획득 네트워크를 통합합니다 : 20 V/V, 50 V/V, 100 V/V 또는 200 V/V. 이 조화된 이득값 레지스터 네트워크는 이득 오차를 최소화하고, 온도 드리프트를 감소시킵니다.
INA2181A1QDGSRQ1은 한 개의 2.7-V 내지 5.5-V 전원 공급기로부터 작동합니다. 단일 채널 INA2181A1QDGSRQ1은 260 uA의 최대 공급 전류를 끌어냅니다 ; 반면에, 듀얼-채널 INA2181A1QDGSRQ1은 500 uA의 최대 공급 전류를 끌어내고 쿼드 채널 INA2181A1QDGSRQ1이 900 uA의 최대 공급 전류를 끌어냅니다.

INA2181A1QDGSRQ1의 상술

INA2181A1QDGSRQ1의 특징

• 세이프티-캡러블 기능성, 기능적 안전 장치 설계를 도울 수 있는 문서화
• 공통 모드 범위 (보이스 코일 모터) : +26 Ｖ에 대한 -0.2 Ｖ
• 고대역폭 : 350 킬로 헤르츠 (A1 장치)
• 오프셋 전압 :VCM = 0 Ｖ에 uV (최대인) ±150
• 오프셋 전압 :VCM = 12 Ｖ에 uV (최대인) ±500
• 출력 슬루율 : 2 V/us
• 양방향성 전류 감지 역량
• 정확도 :- ±1% 이득 오차 (최대)
• 정확도 :- 1-uV/' Ｃ 오프셋 드리프트 (최대)

INA2181A1QDGSRQ1의 애플리케이션

• 모터 콘트롤
• 전지 감시기
• 전원관리
• 점등 제어
• 과전류 검출

INA2181A1QDGSRQ1의 전형적인 애플리케이션 회로

FAQ
큐. 당신의 제품 원형이 되세요?
한 : 예, 모든 제품은 원래입니다, 새로운 원형 수입이 우리의 목적입니다.
큐 :당신이 어느 증명서를 가지고 있습니까?
한 :우리는 ISO 9001:2015 지급 보증사고 ERAI의 회원입니다.
큐 :소량 명령 또는 샘플을 지원하시겠습니까?샘플이 자유롭습니까?
한 :예, 우리는 샘플 순서와 소량주문을 지원합니다.견본 경비는 당신의 수주 또는 프로젝트에 따라 다릅니다.
큐 :내 주문을 보내는 방법? 그거 안전한가요?
한 :우리는 DHL, 페덱스, UPS, TNT와 같이, 운반하도록 명시되어서 사용합니다, EMS.We가 또한 당신의 제안된 발송자를 사용할 수 있습니다.제품은 좋은 포장에 있고 안전을 보장할 것이고 우리가 당신의 주문에 대한 피해를 생성하도록 책임이 있습니다.
큐 :생산 소요 시간에 대하여 어떻게 생각합니까?
한 :우리는 5 근무일 이내에 재고 부품을 수송할 수 있습니다.주식 없이 면, 우리는 당신의 발주량을 기반으로 당신을 위해 생산 소요 시간을 확인할 것입니다.
