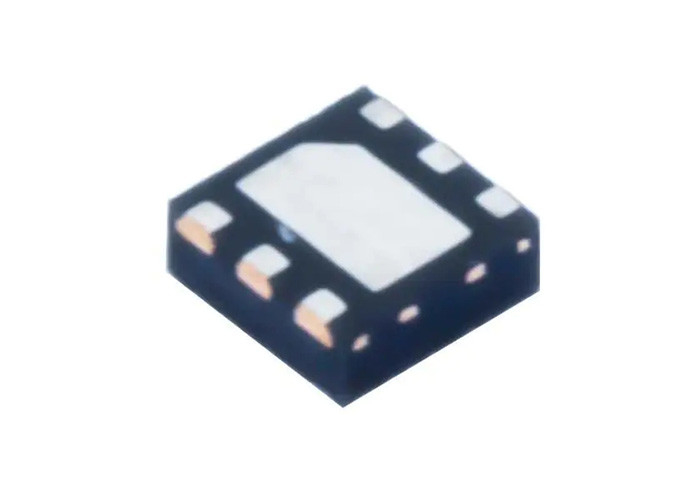

자동차 칩 TPS61240TDRVRQ1 3.5MHz 고효율 승압 컨버터

자동차 칩 TPS61240TDRVRQ1 3.5MHz 고효율 스텝업 컨버터

TPS61240TDRVRQ1 제품 설명

TPS61240TDRVRQ1은 3셀 알칼라인, NiCd 또는 NiMH, 또는 1셀 Li-Ion 또는 Li-Polymer 배터리로 구동되는 제품에 최적화된 고효율 동기식 스텝업 DC-DC 컨버터입니다. TPS61240TDRVRQ1은 최대 450mA의 출력 전류를 지원합니다. TPS61240-Q1은 500mA의 입력 밸리 전류 제한을 갖습니다.

TPS61240TDRVRQ1 사양

특징TPS61240TDRVRQ1

• 공칭 작동 조건에서 효율 > 90%

• 총 DC 출력 전압 정확도 5 V ±2%

• 일반 30-μA 대기 전류

• 동급 최고의 라인 및 부하 과도 응답

• 2.3V ~ 5.5V의 넓은 VIN 범위

• 최대 450mA의 출력 전류

• 자동 PFM/PWM 모드 전환

• 경부하에서 효율을 개선하기 위한 낮은 리플 절전 모드

• 내부 소프트 스타트, 일반 250 μs 시동 시간

• 일반 3.5-MHz 작동 주파수

• 셧다운 시 부하 분리

• 과전류 및 열 차단 보호

• 표면 실장 외부 부품 3개만 필요 (MLCC 인덕터 1개, 세라믹 커패시터 2개)

• 총 솔루션 크기< 13 mm2

• 2 mm × 2 mm WSON 패키지로 제공

응용 분야 TPS61240TDRVRQ1

• 첨단 운전자 지원 시스템(ADAS)

• 전방 카메라

• 서라운드 뷰 시스템 ECU

• 레이더 및 LIDAR

• 자동차 인포테인먼트 및 클러스터

• 헤드 유닛

• HMI 및 디스플레이

• 차체 전자 장치 및 조명

• 공장 자동화 및 제어

TPS61240TDRVRQ1의 단순화된 회로도

TPS61240TDRVRQ1의 핀 구성 및 기능
