제품 상세 정보:
|
| 부품번호: | MSC130SM120JCU3 | 제품: | IGBT 탄화규소 모듈 |
|---|---|---|---|
| Vf - 순방향 전압: | 1.5 Ｖ | 증가하는 방식: | 나사 마운트 |
| Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 1000 Ｖ에 있는 6040 pF | Rds에 - 드레인-소스 저항: | 16 모엠에스 |
단위 MSC130SM120JCU3 가득 차있는 실리콘 탄화물 힘 단위 1200V 173A N 수로
제품 설명MSC130SM120JCU3

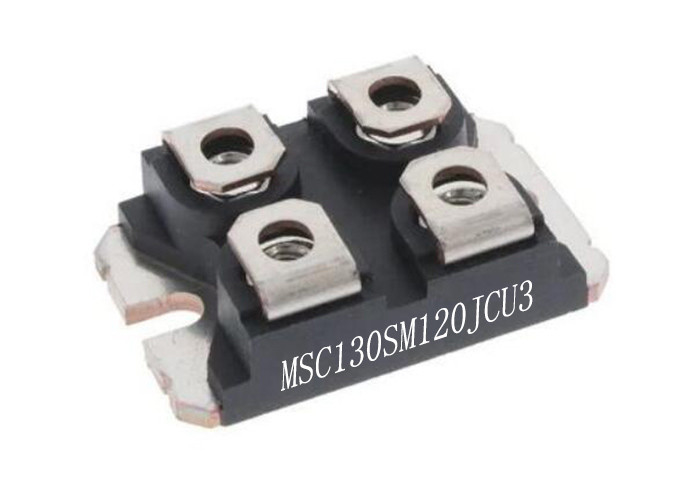

MSC130SM120JCU3은 Buck Chopper SiC MOSFET 전력 모듈, 1200V, 173A 전체 실리콘 카바이드 전력 모듈입니다.
사양MSC130SM120JCU3
| 부품 번호 | MSC130SM120JCU3 |
|
FET 유형
|
N채널
|
|
기술
|
SiCFET(실리콘 카바이드)
|
|
드레인-소스 전압(Vdss)
|
1200V
|
|
전류 - 연속 드레인(Id) @ 25°C
|
173A(시)
|
|
드라이브 전압(최대 Rds 켜짐, 최소 Rds 켜짐)
|
20V
|
|
Rds On(최대) @ Id, Vgs
|
16m옴 @ 80A, 20V
|
|
Vgs(일)(최대) @ Id
|
2.8V @ 2mA
|
|
게이트 전하(Qg)(최대) @ Vgs
|
464nC @ 20V
|
|
Vgs(최대)
|
+25V, -10V
|
|
입력 커패시턴스(Ciss)(최대) @ Vds
|
6040pF @ 1000V
|
|
전력 손실(최대)
|
745W(시)
|
|
작동 온도
|
-55°C ~ 150°C(TJ)
|
|
장착 유형
|
섀시 마운트
|
|
공급자 장치 패키지
|
SOT-227(ISOTOP®)
|
|
패키지/케이스
|
SOT-227-4, 미니블록
|
의 전기 회로도MSC130SM120JCU3
기타 공급 제품 유형
| 부품 번호 | 패키지 |
| MA46H120 | SMD |
| MIC38300HYHL | QFN28 |
| ADUM2210SRWZ | WSOP-16 |
| ST72F324K4T6 | QFP32 |
| XC3S700AN-4FGG484I | BGA484 |
| AD8155ACPZ | LFCSP64 |
