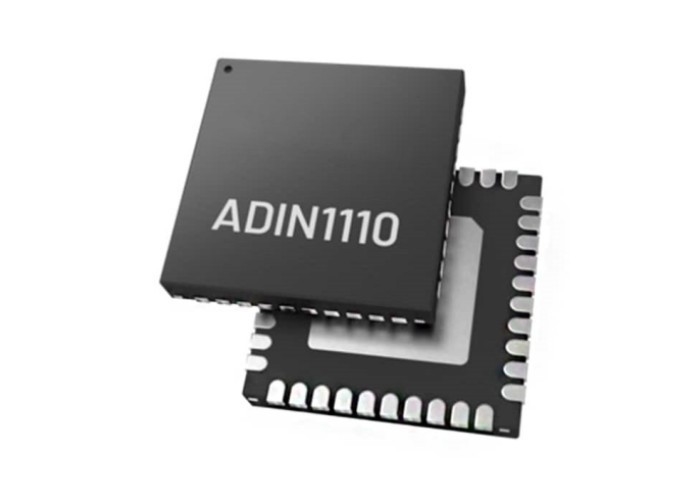

4 MDI와 10Mbps 저 소비 전력 ADIN1110BCPZ 이더넷 ICs 10BASE-T1L MAC PHY

10Mbps 저전력 ADIN1110BCPZ 이더넷 IC 10BASE-T1L MAC PHY 4 MDI

ADIN1110BCPZ의 제품 설명

ADIN1110BCPZ 저전력 10BASE-T1L 이더넷 MAC-PHY는 이더넷 PHY 코어를 MAC와 모든 관련 아날로그 회로, 입력 및 출력 클럭 버퍼링으로 통합합니다.ADIN1110BCPZ는 1 개의 단일 전원 공급 레일을 갖추고 있습니다..8V 또는 3.3V이며 산업용 이더넷 애플리케이션을 위해 설계되었습니다.

ADIN1110BCPZ의 사양

ADIN1110BCPZ의 특징

• 자동 협상 기능
• 내재 안전 응용 프로그램을 지원합니다.
• 외부 종점 저항
• 별도의 Rx/Tx 핀
• SPI 인터페이스와 통합된 MAC
• SPI 인터페이스 10Mb/sec 풀 듀플렉스를 지원합니다
• 오픈 얼라이언스 10BASE-T1x MAC-PHY 시리즈를 지원합니다.
• 인터페이스
• SPI를 통해 접근할 수 있는 MDIO 메모리 지도
• 칩 상의 FIFO: 20kB 수신, 8kB 전송
• 절단 또는 저장 및 앞으로 작동
• Rx 높은 우선 순위와 낮은 우선 순위 대기열
• IEEE 1588 시간표 지원
• 통계 카운터
• 프레임 필터링에 지원되는 16개의 MAC 주소
• 10BASE-T1L IEEE® Std 802.3cg-2019TM를 준수합니다.
• 1.0V pk-pk 및 2.4V pk-pk 전송 수준을 지원합니다.
• 1C001.b.는 "기능적"기능적 "기능적"기능적 "기능적"기능적 "기능적"기능적 "기능적"기능적 "기능적"기능적 "기능적"기능적 "기능적"기능적"기능적 "기능적"기능적 "기능적"기능적 "기능적"기능적 "기능적"기능적"기능적 "기능적"기능적"기능적 "기능적"기능적"기능적 "기능적"기능적"기능적 "기능적"기능적"기능적 "기능적"기능적"기능적 "기능적"기능적"기능적 "기능적"기능적"기능적 "기능적"기능적"기능적"기능적"기능적"기능적"기능적"기능적"기능적"기능적"기능적"기능적"기능적"기능적"기능적
• 마스터/슬래브 선택
• 전송 진폭
• 25MHz 결정 오시레이터/25MHz 외부 시계 입력
• 단일 전원 1.8V/3.3V 작동 (모드 의존)
• 케이블 도달
• 1700m+ 1.0V pk-pk
• 1700m+ 2.4V pk-pk
• 낮은 전력 소비 42mW 쌍 공급
• 링크 LED
• 작은 패키지 40 리드 (6mm x 6mm) LFCSP
• 폭 넓은 온도 범위 -40°C ~ +105°C

ADIN1110BCPZ의 적용

• 현장 장비
• 건물 자동화 및 화재 안전
• 공장 자동화
• 엣지 센서 및 액추에이터
• 상태 모니터링 및 기계 연결

ADIN1110BCPZ의 기능 블록 도표

ADIN1110BCPZ의 핀 구성

다른 공급 제품 종류

FAQ

Q: 당신 의 제품 들 은 원래 제품 인가?
A: 예, 모든 제품은 원본, 새로운 원본 수입은 우리의 목적입니다.
질문: 어떤 자격증을 가지고 있나요?
A: 우리는 ISO 9001:2015 인증 회사이며 ERAI의 회원입니다.
Q: 당신은 작은 양 주문 또는 샘플을 지원 할 수 있습니까? 샘플은 무료입니까?
A: 예,우리는 샘플 주문과 작은 주문을 지원합니다. 샘플 비용은 주문 또는 프로젝트에 따라 다릅니다.
질문: 주문을 어떻게 보내나요? 안전합니까?
A: 우리는 DHL,Fedex,UPS,TNT,EMS와 같은 선박에 익스프레스를 사용합니다. 우리는 또한 제안 된 운송사를 사용할 수 있습니다.제품은 좋은 포장과 안전을 보장하고 우리는 제품에 손상을 위해 책임이 있습니다.
질문: 납품시간은 어떻게 되나요?
A: 우리는 5 일 이내에 주식 부품을 배송 할 수 있습니다. 주식이 없으면 주문량에 따라 납품 시간을 확인합니다.
