제품 상세 정보:
|
| 부문 번호: | RTS5420 | 패키지: | QFN-88 |
|---|---|---|---|
| 항구: | 4 | LDO 규제 기관: | 5V 내지 3.3V |

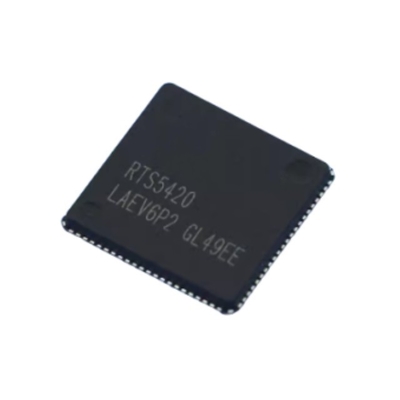

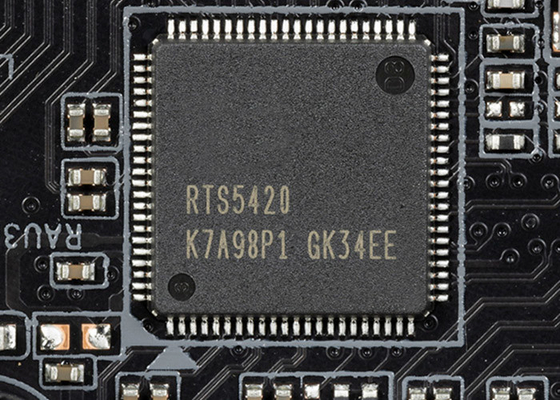

통합 회로 칩 RTS5420 USB3.2 Gen2x1 4-포트 허브 컨트롤러 QFN-88
설명RTS5420
RTS5420는 4 포트 USB3.2 Gen2x1 허브와 4 포트 USB2.0 허브로 기능하는 고급 USB3.2 Gen2x1 허브 컨트롤러입니다. USB3.2 Gen2x1 및 USB2.0 사양을 지원합니다.그리고 완전히 후퇴 USB3를 지원.2 Gen1 (USB3.0),USB1.1MCU 아키텍처를 기반으로, RTS5420는 ISP 도구를 사용하여 향후 사양 업데이트를 위해 쉽게 FW를 업데이트하거나 쉬운 기능 사용자 정의를 제공 할 수 있습니다.
RT 스마트 충전기 기능으로, RTS5420는 가장 인기있는 충전 솔루션을 지원하고 BC1을 지원합니다.2또한, 애플 및 삼성 충전기 포트는 RTS5420s 자동 감지 스위치 메커니즘을 통해 각 포트에 에뮬레이션됩니다.
BC1.2 사양에 의해 정의 된 ACA-Docking 기능은 RTS5420 즈의 상류 포트에서도 지원됩니다. BC1의 ACA-Dock 기능을 지원하는 장치가 RTS5420 즈의 상류 포트를 사용할 때.2 사양은 ACA-Dock에 연결됩니다, 그것은 여러 USB 주변 장치, 예를 들어 허브, 키보드, 마우스, 프린터 등을 호스트로 작용하며 동시에이 장치가 충전을 받습니다.
RTS5420의 상류 포트의 두 번째 충전기 기능은 "충전기 탐지" 기능으로 불린다. RTS5420은 자동 탐지 및 스위치 메커니즘을 지원하며 BC1 유형을 인식할 수 있다.전류 포트에 연결된 2개의 장치, CDP, DCP, SDP를 포함하여 연결된 장치를 올바른 모드로 충전합니다.
BOM 비용은 여러 가지 요인으로 인해 감소됩니다. RTS5420은 모든 포트에 10Gbps를 배포하고, LDO 조절기가 통합되어 RTS5420에 안정적인 3.3V를 공급합니다.그리고 마지막으로 구성 가능한 빌보드 장치가 Alt 모드가 적용될 때 통합됩니다.
특징의RTS5420
USB 사양 1을 지원합니다.12.03.03.1, 그리고 3.2
동시에 USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0), USB2.0USB11
MTT (Multiple Transaction Translator) 아키텍처 USB20
모든 전원 상태 L0/L1/L2 USB20USB11
모든 전원 상태 USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)
USB3.2 Gen2x1 애플리케이션에 대한 LDM (Link Delay Measurement)
USB3.2 Gen2x1 애플리케이션을 위한 PTM (정밀 시간 측정)
USB3.2 Gen2x1 애플리케이션을 위한 멀티 인 전송
USB3.2 Gen1/Gen2x1 대역폭 제어에 대한 가중화된 라운드 로빈 중재
RT 스마트 충전기
USB-IF BC1.2 SDP/CDP/DCP/ACA 모드
애플과 삼성전자의 전용 충전장 모형
다른 충전기 모드 사이의 자동 감지/교환 모드
SMBUS 슬래브 컨트롤러
I2C 마스터/슬래브 컨트롤러
GPIO 구성 컨트롤러
외부 플래시 ISP 기능을 위한 SPI 인터페이스
통합된 5V~3.3V LDO 조절기
함수 구성을 위한 eFUSE
극심한 전력 절약을 위해 ′′Delink′′ 상태를 지원합니다.
88핀 QFN (10 x 10mm) 패키지
신청서의RTS5420
노트북, 데스크톱 PC
도크, 둥글
모니터
USB HUB
