제품 상세 정보:
|
| 부품번호: | STGW25M120DF3 | IGBT는 타이핑합니다: | 트렌치 필드 스톱 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 1200 Ｖ | 경향 - 수집기 (Ic) (맥스): | 50 A |
| 경향 - 수집기 펄스용 (Icm): | 100 A | 프게, Ic에 있는 (맥스) (의) 프스: | 2.3V @ 15V, 25A |

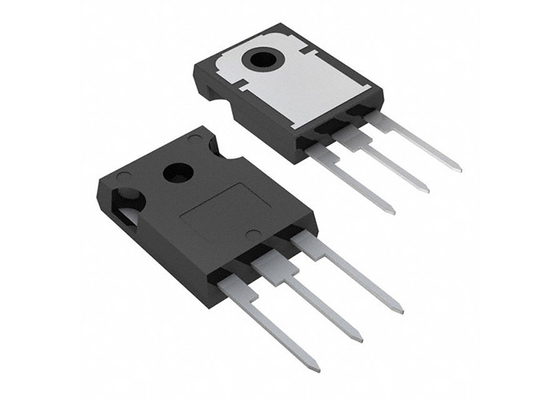

통합 회로 칩 STGW25M120DF3 1200V IGBT 트렌치 필드 스톱 트랜지스터 TO-247-3
제품 설명 STGW25M120DF3
STGW25M120DF3는 고급 독점 트렌치 게이트 필드 스톱 구조를 사용하여 개발된 IGBT입니다. 이 장치는 M 시리즈 IGBT의 일부입니다.저손실과 단전 기능이 필수적인 경우 인버터 시스템 성능과 효율 사이의 최적의 균형을 나타냅니다..
STGW25M120DF3의 사양
|
부문 번호 |
STGW25M120DF3 |
|
전력 - 최대 |
375W |
|
에너지 전환 |
850μJ (연동), 1.3mJ ( 꺼) |
|
입력 타입 |
표준 |
|
게이트 요금 |
85년 |
|
Td (켜고 끄는) @ 25°C |
28ns/150ns |
|
시험 상태 |
600V, 25A, 15Ohm, 15V |
|
역회복 시간 (trr) |
265 ns |
|
작동 온도 |
-55°C ~ 175°C (TJ) |
|
장착형 |
구멍을 통해 |
STGW25M120DF3의 특징
최대 접합 온도: TJ = 175 °C
10μs 단회로 저항 시간
낮은 VCE (sat) = 1.85 V (typ.) @ IC = 25 A
좁은 매개 변수 분포
양성 VCE (sat) 온도 계수
낮은 열 저항
부드럽고 빠른 복원 반평행 다이오드
STGW25M120DF3의 적용
산업용 드라이브
UPS
태양광
용접
