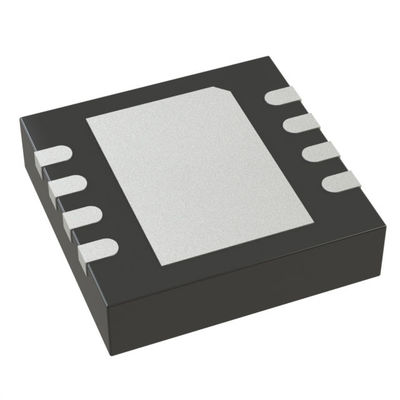

LTC4372CDD 낮은 평온 전류 이상 다이오드 제어기 IC 칩, 넓은 입력 전압 범위 및 빠른 역전화

LTC4372CDD는 다중 배터리 리던던스 전력 분배를 위해 설계된 컴팩트 3×3mm DFN 패키지에 배치된 낮은 휴전 전류 이상 다이오드 컨트롤러입니다.휴머노이드 로봇의 서보 및 센서 전원 공급 체인외부 N-MOSFET로 Schottky 다이오드를 대체함으로써 전방전도 손실과 열 발생을 크게 줄입니다.

5μA의 작동 휴식 전류와 0.5μA의 턴아웃 전류로 로봇의 전형적인 간헐적 움직임과 긴 대기 시나리오에 잘 적합합니다.시스템 전체 배터리 수명을 효과적으로 연장합니다..

2.5V에서 80V의 넓은 입력 전압 범위를 지원하며 48V 고전압 버스 시스템과 로봇의 저전압 센서 전원 공급 장치와 호환됩니다.초고속 역전환 켜기 능력 ≤1.5μs, 배터리 전력 손실 또는 세로 시작/정지 급류를 통해 배터리, 드라이버 IC 및 시야 센서를 보호하기 위해 반전 전류를 빠르게 차단합니다.

-28V의 역전압 등급과 결합하여반전된 로봇 케이블 연결과 진동으로 인한 전원 공급 장애에 견딜 수 있습니다., 따라서 시스템의 전원 공급 안정성과 안전성을 향상시킵니다. 그 초소형 패키지는 로봇의 제한된 전력 배급판에 공간을 절약합니다.

• 파워 쇼트키 다이오드를 교체하여 전력 소모를 줄입니다.
• 낮은 평온 전류: 5μA 작동
• 넓은 작동 전압 범위: 2.5V ~ 80V
• -28V까지 역전력 보호
• TVS 입력 클램프가 필요하지 않습니다.
• 높은 측면 외부 N 채널 MOSFET 드라이브
• 인루시 제어 및 로드 전환을 위해 백투백 MOSFET를 드라이브합니다.
• ON/OFF 제어 장치의 종료 입력
• 1.5μs 이내에 빠른 역전류 차단
• 8-리드 MSOP 및 3mm × 3mm DFN 패키지

• 자동차 배터리 보호
• 불필요한 전원 공급 장치
• 휴대용 기기
• 태양 에너지 시스템
• 에너지 수집 응용 프로그램
• 공급 중단
• 인간형 로봇
