LTC4372IDD N 채널 이상 다이오드 컨트롤러, 초저전력 손실, 초고속 역전류 보호 및 초 넓은 전압 범위

로봇 실행 시간을 늘리고 열 관리를 단순화합니다.외부 N-MOS 전압 하락을 30mV까지 실시간으로 제어하면 0와 비교하여 높은 전류 경로에서 열 발생을 크게 줄입니다..3V 전압 하락 Schottky 다이오드. 단지 5 μA의 작동 휴식 전류와 0.5 μA의 종료 누출 전류는 로봇의 간헐적 이동 및 대기 / 잠자리 모드에 이상적입니다.불필요한 배터리 소모를 줄이는 것추가 히트 싱크가 필요하지 않아 가벼운 구조 설계가 용이합니다.

서버 및 주요 제어 하드웨어를 보호합니다. 역류가 발생하면 MOSFET는 0.5-1.5 μs 이내에 꺼집니다. 로봇 배터리 삽입 / 제거 중, 전원 공급 단회로,또는 평행 전원 공급 장치 사이의 순간 전환, 고전압 역전류는 빠르게 차단되어 결합 서보 모터, 시각 처리 보드 및 드라이버 칩에 손상을 방지합니다. -28 V의 역전압 등급을 지원합니다.운동 중에 음전압 스파이크에 견딜 수 있습니다..

2.5V-80V의 넓은 입력 범위는 휴머노이드 로봇의 24V 전원 배터리, 48V 고전압 버스 바, 5-12V 센서/지원 제어 전원 공급 장치와 완벽하게 일치합니다.단일 칩은 전력 및 저전압 유통 보호 요구 사항을 모두 처리 할 수 있습니다.

여러 개의 칩이 병렬로 연결되어 OR 전원 공급 구조를 형성합니다. 로봇의 주 배터리가 고갈되면 시스템은 중단없이 백업 배터리로 원활하게 전환됩니다.운동 자세와 걸음 조절이 프레임 떨어지거나 종료되지 않도록 보장합니다.. N-MOS 트랜지스터를 뒷뒤로 구동할 수 있으며, 부속 전류 억제 및 부하 켜기 / 끄기 통제를 모두 제공하며, 버스에 영향을 미치는 세르보 시작에서 높은 부속 전류를 완화합니다.

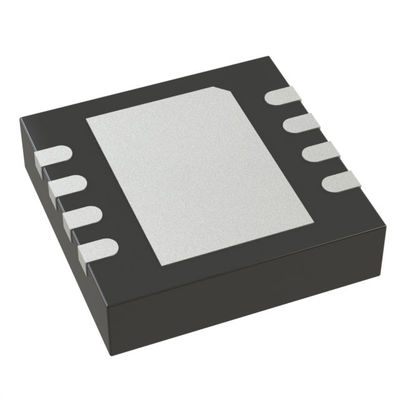

DFN3 × 3 마이크로 표면 장착 패키지는 최소한의 PCB 영역을 차지하여 손, 다리 및 몸통의 제한 된 전력 분배 보드 레이아웃에 적합합니다.-40°C에서 85°C의 넓은 온도 범위로 로봇의 지속적인 움직임과 낮은 온도 야외 작업 환경으로 인해 발생하는 열에 적응합니다..
