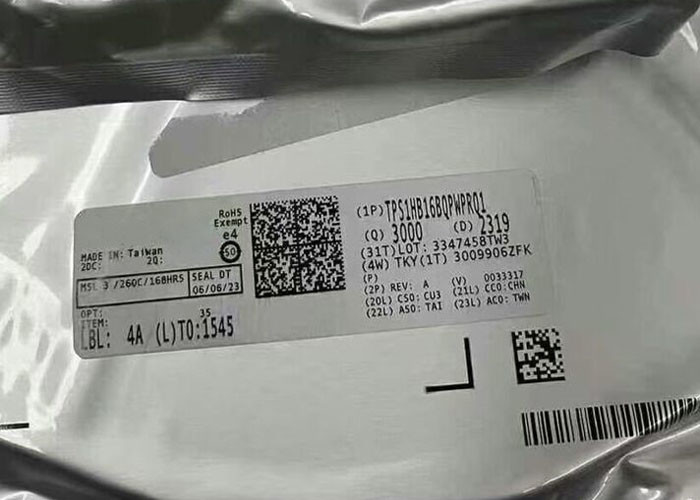

TPS1HB16BQPWPRQ1 통합 회로 칩 40V 16mΩ 자동차 스마트 하이 사이드 스위치

TPS1HB16BQPWPRQ1 통합 회로 칩 40V 16mΩ 자동차 스마트 하이 사이드 스위치

TPS1HB16BQPWPRQ1는 12V 자동차 시스템에서 사용하도록 설계된 스마트 하이 사이드 스위치입니다.이 장치는 자동차 시스템에서 단전과 같은 유해한 사건에서도 출력 포트 보호를 보장하기 위해 강력한 보호 및 진단 기능을 통합합니다..

TPS1HB16BQPWPRQ1는 기기 변종에 따라 4.4A에서 49A까지 조절 가능한 신뢰할 수있는 전류 한도를 통해 오류로부터 보호합니다.높은 전류 한계 범위는 큰 일시 전류가 필요한 부하에서 사용할 수 있습니다., 낮은 전류 제한 범위는 높은 최고 전류를 필요로하지 않는 부하에 대한 향상된 보호를 제공합니다. 장치는 광범위한 부하 프로파일을 안정적으로 구동 할 수 있습니다.

TPS1HB16BQPWPRQ1는 또한 향상된 부하 진단을 허용하는 높은 정확도의 아날로그 전류 센서를 제공합니다. 시스템 MCU에 부하 전류와 장치 온도를보고함으로써,장치는 시스템 수명을 향상시키는 예측 유지 보수 및 부하 진단을 가능하게합니다..

TPS1HB16BQPWPRQ1의 제품 특성

TPS1HB16BQPWPRQ1의 특징

• 16mΩ RON (TJ = 25°C) 의 단일 채널 스마트 하이 사이드 스위치
• 조절 가능한 전류 제한을 통해 시스템 수준의 신뢰성을 향상
전류 제한 설정점 4.4A에서 49A
• 강력한 통합 출력 보호:
통합 열보호
지상에 대한 단축 및 배터리로부터 보호
역전압의 FET의 자동 켜기를 포함하여 역전지 이벤트에 대한 보호
배터리 및 지상 손실에 자동 종료
인덕티브 로드를 비마그네틱화하기 위한 통합 출력 클램프
설정할 수 있는 오류 처리
• 아날로그 센스 출력은 정확하게 측정하도록 구성 할 수 있습니다.
부하 전류
기기 온도
• SNS 핀을 통해 오류 표시를 제공합니다
✅ 개방형 부하 및 배터리 단축 감지

TPS1HB16BQPWPRQ1의 적용

• 자동차 디스플레이 모듈
• ADAS 모듈
• 좌석 편안성 모듈
• 변속기 제어 장치
• HVAC 제어 모듈
• 신체 제어 모듈
• 화전 및 LED 조명

TPS1HB16BQPWPRQ1의 단순화 된 스키마
