제품 상세 정보:
|
| Part Number: | IKW75N65ES5 | Configuration: | Single |
|---|---|---|---|
| Collector- Emitter Voltage VCEO Max: | 650 V | Collector-Emitter Saturation Voltage: | 1.42 V |
| Continuous Collector Current at 25 ℃: | 80 A | Pd - Power Dissipation: | 395 W |

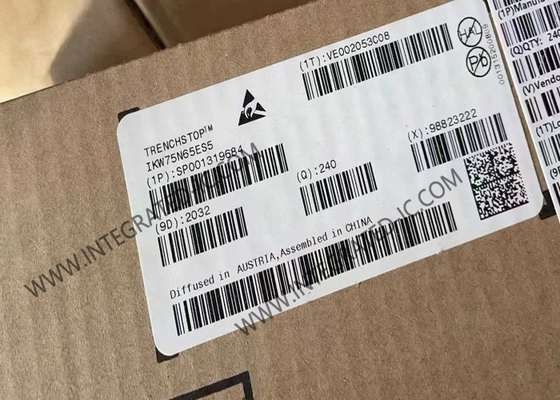

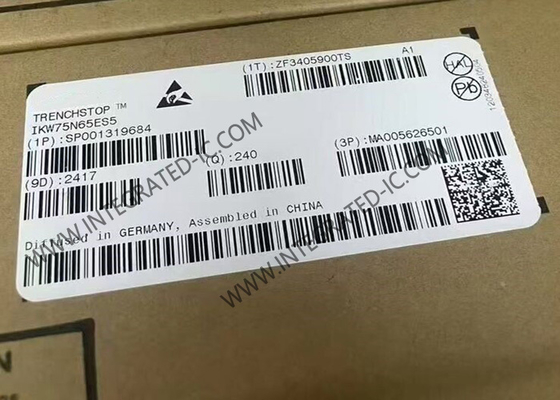

IKW75N65ES5 통합 회로 칩 650V 75A TRENCHSTOPTM 5 S5 IGBT 트랜지스터 TO-247-3
IKW75N65ES5의 제품 설명
IKW75N65ES5는 650V, 75A 하드 스위치 TRENCHSTOPTM 5 S5 IGBT 트랜지스터로 TO247 패키지에 탑재되어 있으며, 높은 효율을 제공하기 위해 10kHz에서 40kHz 사이를 전환하는 애플리케이션을 다루고 있습니다.더 빠른 시일-마켓 사이클, 회로 설계 복잡성을 줄이고 PCB 비용의 재료 비용을 최적화합니다.
IKW75N65ES5의 사양
|
시리즈
|
트렌치 스톱TM
|
|
IGBT 타입
|
트렌치
|
|
전압 - 컬렉터 발산기 분해 (최대)
|
650V
|
|
전류 - 수집기 (Ic) (최대)
|
80A
|
|
전류 - 콜렉터 펄스 (Icm)
|
300A
|
|
Vce (on) (Max) @ Vge, Ic
|
175V @ 15V, 75A
|
|
전력 - 최대
|
395W
|
|
에너지 전환
|
2.4mJ (동), 950μJ ( 꺼)
|
|
입력 타입
|
표준
|
|
게이트 요금
|
기원후 164년
|
|
Td (켜고 끄는) @ 25°C
|
40ns/144ns
|
|
시험 상태
|
400V, 75A, 18Ohm, 15V
|
|
역회복 시간 (trr)
|
85 ns
|
|
작동 온도
|
-40°C ~ 175°C (TJ)
|
|
장착형
|
구멍을 통해
|
|
패키지 / 케이스
|
TO-247-3
|
|
공급자의 장치 패키지
|
PG-TO247-3
|
IKW75N65ES5의 특징
25°C에서 1.35V의 매우 낮은 VCEsat, TRENCHSTOPTM 5 H5보다 20% 낮습니다.
4배 Ic 펄스 전류 (100°C Tc)
후속 전류가 없는 부드러운 전류의 추락 특성
대칭, 낮은 전압 과잉
제어 된 게이트 전압 (오스실레이션 없음). 장치의 원치 않는 켜기 위험이 없으며 게이트 클램핑이 필요하지 않습니다.
최대 접합 온도 Tvj = 175°C
JEDEC 표준에 따라 자격
IKW75N65ES5의 응용
1단계 문자열 인버터 솔루션
48V 전력 분배
에너지 저장 시스템
EV 충전
다른 전자 부품 재고
| 부문 번호 | 패키지 |
| RGTV60TK65GVC11 | TO-3PFM |
| IXBF20N360 | ISOPLUS i4-PAC-3 |
| IXXK100N60C3H1 | TO-264-3 |
| IKFW75N60ET | TO-247-3 |
| IXGN400N60A3 | SOT-227B |
| RBN40H125S1FPQ-A0 | TO-247-3 |
| RBN25H125S1FPQ-A0 | TO-247A |
| VS-GT75YF120NT | 모듈 |
| RGW40TK65GVC11 | TO-3PFM |
| VS-GT75YF120UT | 모듈 |
| RGW60TS65CHRC11 | TO-247-3 |
| VS-GT90DA120U | SOT-227 |
| VS-GT50YF120NT | 모듈 |
| IKZA40N65RH5 | TO-247-4 |
| VS-GT55NA120UX | SOT-227 |
| STGW75H65DFB2-4 | TO-247-4 |
| RGS60TS65DHRC11 | TO-247-3 |
| IXYH50N65C3H1 | TO-247-3 |
| IHW25N120E1 | TO-247-3 |
| RGTVX2TS65DGC11 | TO-247-3 |
| RGW50TK65GVC11 | TO-3PFM |
| RGW50TS65DGC11 | TO-247-3 |
| RGW40TS65GC11 | TO-247-3 |
| RGTV80TS65GC11 | TO-247-3 |
| IKFW75N65ES5 | TO-247-3 |
| STGW100H65FB2-4 | TO-247-4 |
| IKB30N65EH5 | TO263-3 |
| IKQ40N120CH3 | TO-247-3 |
| VS-GP300TD60S | 모듈 |
| FGAF40S65AQ | TO-3PF-3 |
FAQ
Q. 당신 의 제품 들 은 원래 의 제품 들 인가?
A: 예, 모든 제품은 원본, 새로운 원본 수입은 우리의 목적입니다.
질문: 어떤 자격증을 가지고 있습니까?
A: 우리는 ISO 9001:2015 인증 회사이며 ERAI의 회원입니다.
Q: 당신은 작은 양 주문 또는 샘플을 지원 할 수 있습니까? 샘플은 무료입니까?
A:예,우리는 샘플 주문과 작은 주문을 지원합니다. 샘플 비용은 주문 또는 프로젝트에 따라 다릅니다.
질문: 주문을 어떻게 보내나요? 안전합니까?
A: 우리는 DHL,Fedex,UPS,TNT,EMS와 같은 선박에 익스프레스를 사용합니다. 우리는 또한 제안 된 운송사를 사용할 수 있습니다.제품은 좋은 포장과 안전을 보장하고 우리는 제품에 손상을 위해 책임이 있습니다.
질문: 납품시간은 어떻게 되나요?
A: 우리는 5 일 이내에 주식 부품을 배송 할 수 있습니다. 주식이 없으면 주문량에 따라 납품 시간을 확인합니다.
