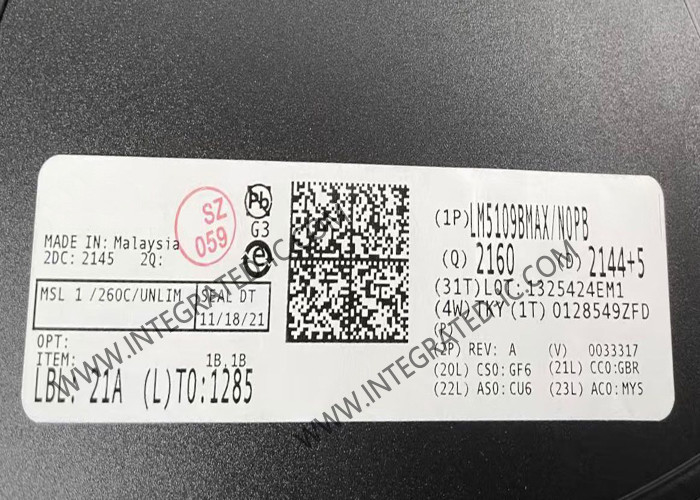

LM5109BMAX 통합 회로 칩 1A 피크 반 브릿지 게이트 드라이버 SOIC-8

LM5109BMAX 통합 회로 칩 1A 피크 반 브릿지 게이트 드라이버 SOIC-8

LM5109BMAX의 제품 설명

LM5109BMAX는 높은 측면과 낮은 측면의 N 채널 MOSFET을 동기 버크 또는 반 브리지 구성에서 모두 구동하도록 설계된 비용 효율적인 고전압 게이트 드라이버입니다.떠있는 높은 측면 드라이버는 90V까지 철도 전압에서 작동 할 수 있습니다..

LM5109BMAX~ 출력은 비용 효율적인 TTL 및 CMOS 호환성 입력 문턱으로 독립적으로 제어됩니다.견고한 레벨 전환 기술은 높은 속도로 작동하면서 낮은 전력을 소비하고 제어 입력 로직에서 높은 측면 게이트 드라이버로 깨끗한 레벨 전환을 제공합니다.. 저전압 잠금은 낮은 측면과 높은 측면 전력 레일 모두에 제공됩니다.

LM5109BMAX는 8-핀 SOIC 및 열 강화 8-핀 WSON 패키지로 제공됩니다.

LM5109BMAX의 사양

LM5109BMAX의 특징

높은 측면과 낮은 측면의 N 채널 MOSFET을 모두 구동합니다.
1-A 피크 출력 전류 (1.0-A 싱크 및 1.0-A 소스)
독립적인 TTL 및 CMOS와 호환되는 입력
부트스트랩 공급 전압 108V DC
빠른 전파 시간 (30 ns 전형)
1000pF 부하를 15ns 상승 및 하락 시간으로 드라이브
우수한 전파 지연 일치 (2 ns 전형)
공급 철도 저전압 잠금
낮은 전력 소비

LM5109BMAX의 응용

현재 FED 푸시-플러 변환기
반과 전체 브릿지 전력 변환기
솔리드 스테이트 모터 드라이브
2개의 전력 변환기

LM5109BMAX의 단순화된 블록 다이어그램

다른 전자 부품 재고

FAQ
Q. 당신 의 제품 들 은 원래 의 제품 들 인가?
A: 예, 모든 제품은 원본, 새로운 원본 수입은 우리의 목적입니다.
질문: 어떤 자격증을 가지고 있습니까?
A: 우리는 ISO 9001:2015 인증 회사이며 ERAI의 회원입니다.
Q: 당신은 작은 양 주문 또는 샘플을 지원 할 수 있습니까? 샘플은 무료입니까?
A:예,우리는 샘플 주문과 작은 주문을 지원합니다. 샘플 비용은 주문 또는 프로젝트에 따라 다릅니다.
질문: 주문을 어떻게 보내나요? 안전합니까?
A: 우리는 DHL,Fedex,UPS,TNT,EMS와 같은 선박에 익스프레스를 사용합니다. 우리는 또한 제안 된 운송사를 사용할 수 있습니다.제품은 좋은 포장과 안전을 보장하고 우리는 제품에 손상을 위해 책임이 있습니다.
질문: 납품시간은 어떻게 되나요?
A: 우리는 5 일 이내에 주식 부품을 배송 할 수 있습니다. 주식이 없으면 주문량에 따라 납품 시간을 확인합니다.
