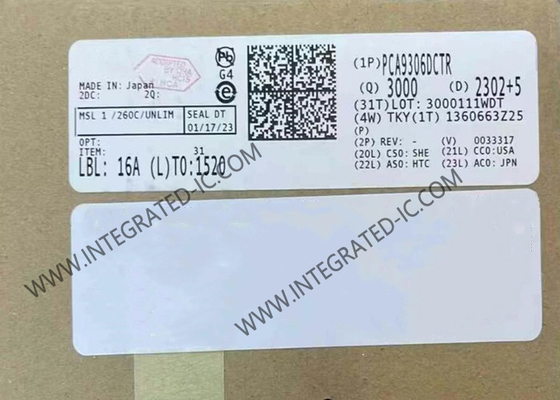

PCA9306DCTR 통합 회로 칩 듀얼 양방향 I2C 버스 및 SMBus 전압 레벨 변환기

PCA9306DCTR 통합 회로 칩 듀얼 양방향 I2C 버스 및 SMBus 전압 레벨 변환기

PCA9306DCTR의 제품 설명
PCA9306DCTR 장치는 enable (EN) 입력을 가진 이중 양방향 I 2C 및 SMBus 전압 레벨 변환기이며, 1.2V에서 3.3V V REF1 및 1.8V에서 5.5V V REF2에서 작동합니다.

PCA9306DCTR 장치는 방향 핀을 사용하지 않고 1.2V에서 5V 사이의 양방향 전압 변환을 허용합니다.스위치의 낮은 ON 상태 저항 (R ON) 은 최소한의 전파 지연으로 연결을 가능하게합니다.. EN가 높을 때, 번역 스위치가 ON이고, SCL1과 SDA1 I/O는 각각 SCL2와 SDA2 I/O에 연결되어 포트 사이의 양방향 데이터 흐름을 허용합니다. EN가 낮을 때,번역기 스위치가 꺼져, 그리고 포트 사이에는 높은 임피던스 상태가 존재합니다.

PCA9306DCTR의 사양

PCA9306DCTR의 특징
혼합 모드 I 2C 응용 프로그램에서 SDA 및 SCL 라인을위한 2 비트 양방향 번역기
I 2C 및 SMBus 호환성
표준 모드 및 빠른 모드 I 2C 장치 및 여러 컨트롤러를 수용하기 위해 최대 전파 지연이 1.5 ns 미만
전압 수준 전환을 허용
1.2-V V REF1 및 1.8-V, 2.5-V, 3.3-V 또는 5-V V REF2
1.8-V V REF1 및 2.5-V, 3.3-V 또는 5-V V REF2
2.5-V V REF1 및 3.3-V 또는 5-V V REF2
3.3-V V REF1 및 5-V V REF2
방향 핀이없는 양방향 전압 변환을 제공합니다
입력 및 출력 포트 사이의 낮은 3.5-Ω オン 상태 저항은 신호 왜곡을 줄여줍니다.
오픈 드레인 I 2C I/O 포트 (SCL1, SDA1, SCL2, SDA2)
혼합 모드 신호 동작을 지원하기 위한 5V Tolerant I 2C I/O 포트
EN = 낮은 경우 SCL1, SDA1, SCL2 및 SDA2 핀의 높은 저항
EN = 낮은 경우 격리용 잠금 없는 작동
인쇄 회로 보드 추적 라우팅을 용이하게 하기 위해 흐름을 통해 핀아웃
잠금 성능 100mA 이상 JESD 78당 II급
ESD 보호는 JESD 22를 초과합니다.
2000V 인체 모델 (A114-A)
1000V 충전 장치 모델 (C101)

PCA9306DCTR의 적용
I2C, SMBus, PMBus, MDIO, UART, 저속 SDIO, GPIO 및 기타 두 신호 인터페이스
서버
라우터 (텔레콤 스위치 장비)
개인용 컴퓨터
산업 자동화

다른 전자 부품 재고

FAQ
Q. 당신 의 제품 들 은 원래 의 제품 들 인가?
A: 예, 모든 제품은 원본, 새로운 원본 수입은 우리의 목적입니다.
질문: 어떤 자격증을 가지고 있습니까?
A: 우리는 ISO 9001:2015 인증 회사이며 ERAI의 회원입니다.
Q: 당신은 작은 양 주문 또는 샘플을 지원 할 수 있습니까? 샘플은 무료입니까?
A:예,우리는 샘플 주문과 작은 주문을 지원합니다. 샘플 비용은 주문 또는 프로젝트에 따라 다릅니다.
질문: 주문을 어떻게 보내나요? 안전합니까?
A: 우리는 DHL,Fedex,UPS,TNT,EMS와 같은 선박에 익스프레스를 사용합니다. 우리는 또한 제안 된 운송사를 사용할 수 있습니다.제품은 좋은 포장과 안전을 보장하고 우리는 제품에 손상을 위해 책임이 있습니다.
질문: 납품시간은 어떻게 되나요?
A: 우리는 5 일 이내에 주식 부품을 배송 할 수 있습니다. 주식이 없으면 주문량에 따라 납품 시간을 확인합니다.
