제품 상세 정보:
|
| 부문 번호: | IR3550MTRPBF | 종류: | 고전위측, 로우-측 |
|---|---|---|---|
| 출력 전류: | 60 A | 최대 클록 주파수: | 1 마하즈 |
| 출력 전압: | 250 MV ~ 3.3 v | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |

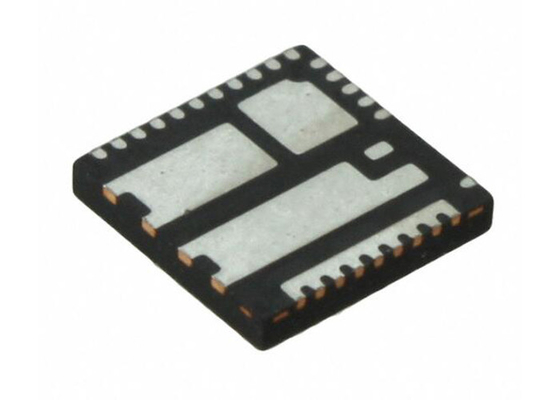

IR3550MTRPBF 융합 회로 칩 60A 융합 PowIRstage PQFN-32 게이트 드라이버
IR3550MTRPBF의 제품 설명
IR3550MTRPBF 통합된 PowIRstage®는 제어 MOSFET 및 통합된 Schottky 다이오드로 동기 MOSFET와 함께 패키지 된 동기 버크 게이트 드라이버입니다.그것은 PCB 레이아웃을 위해 내부적으로 최적화됩니다, 열 전달 및 드라이버 / MOSFET 타이밍. 사용자 지정 설계 된 게이트 드라이버와 MOSFET 조합은 최첨단 CPU에 필요한 낮은 출력 전압에서 더 높은 효율을 가능하게합니다.GPU 및 DDR 메모리 디자인.
IR3550MTRPBF의 사양
|
시리즈
|
PowIRstage®
|
|
출력 구성
|
하프 브리지
|
|
신청서
|
동시 벡 변환기, 전압 조절기
|
|
인터페이스
|
PWM
|
|
부하 유형
|
인덕티브
|
|
기술
|
전력 MOSFET
|
|
전류 - 출력 / 채널
|
60A
|
|
전류 - 최고출력
|
90A
|
|
전압 - 공급
|
4.5V ~ 7V
|
|
전압 - 부하
|
4.5V ~ 15V
|
|
작동 온도
|
-40°C ~ 125°C (TJ)
|
|
특징
|
부트스트랩 회로, 다이오드 에뮬레이션, 상태 플래그
|
|
결함 보호
|
초온도, 샷-스루, UVLO
|
|
장착형
|
표면 마운트
|
|
패키지 / 케이스
|
32-PowerVFQFN
|
|
공급자의 장치 패키지
|
32-PQFN (6x6)
|
IR3550MTRPBF의 특징
최고효율은 1.2V에서 95%까지
통합 드라이버, 제어 MOSFET, 동기 MOSFET 및 Schottky 다이오드
입력 전압 (VIN) 작동 범위 최대 15V
출력 전압 범위 0.25V에서 Vcc-2.5V 또는 내부 전류 감지 증폭기가 사용되지 않는 경우 5.5V
출력 전류 능력 60A DC
1.0MHz까지 작동
통합 전류 감지 증폭기
전압 잠금 상태의 VCC
열발표
시체 브레이킹 (Body-Braking®) 임시 부하 지원
다이오드 에뮬레이션 고효율 모드
3.3V PWM 로직과 VCC 용도 호환
인텔 DrMOS V4와 호환됩니다.0
IR3551 및 IR3553에 호환되는 PCB 발자국
효율적인 양면 냉각
작은 6mm x 6mm x 0.9mm PQFN 패키지
납 없는 RoHS 준수 패키지
IR3550MTRPBF의 적용
CPU, GPU 및 DDR 메모리 배열용 전압 조절기
고전류, 낮은 프로필 DC-DC 변환기
IR3550MTRPBF의 기본 애플리케이션 회로
