TLE8209-2E 융합 회로 칩 8.6A SPI 프로그래밍 가능한 H-브릿지 IC PG-DSO-20

TLE8209-2E 융합 회로 칩 8.6A SPI 프로그래밍 가능한 H-브릿지 IC PG-DSO-20

제품 설명 TLE8209-2E

TLE8209-2E는 SPI 프로그래밍 가능한 H 브릿지이며, 안전에 중요한 자동차 애플리케이션에서 DC 모터의 제어에 설계되었습니다.두 개의 선택 가능한 살해율 설정과 SPI를 통한 광범위한 진단.
TLE8209-2E는 디지털 공급 전압 VDD를 모니터링하고, VDD 과전압 또는 저전압의 경우 출력 단계를 종료합니다.따라서 디지털 제어 회로의 장애가 발생할 경우 안전한 끄는 경로를 제공합니다.극심 한 열 조건에서 전력 소모를 줄이기 위해 현재 제한 경계는 165 ° C 이상의 접점 온도에서 선형적으로 감소됩니다. SPI에 열 경고 비트가 설정됩니다..두 개의 반 브릿지는 소레노이드 또는 일방 DC 모터와 같은 두 개의 분리 된 부하를 구동하는 데 독립적으로 사용할 수 있습니다.

TLE8209-2E의 사양

TLE8209-2E의 특징

프로그램 가능한 전류 제한 1.5 ~ 8.6A typ.
전체 경로 RDSon 240mΩ (일반적으로 Tj=25°C)
작동 전지 공급 전압 4.5V ~ 28V
작동 논리 공급 전압 4.4~5.25V
낮은 대기 전류 (8 μA typ.)
논리 입력물 TTL/CMOS 호환
모든 I/O 핀은 최대 18V까지 과전압을 견딜 수 있습니다.
입력을 활성화 및 비활성화
단회로 및 과온 보호
VS 저전압 차단
VDD 초고압 및 저전압 모니터링
잠겨있는 상태에서 열린 부하 검출
온도에 의존하는 전류 감소
SPI 인터페이스를 통한 광범위한 진단 기능
SPI 없이 기본 진단에 대한 상태 플래그
H-브릿지 또는 두 개의 독립적인 반브릿지로 구성할 수 있습니다.
동행 입력 또는 SPI를 통해 전력 단계의 제어
출력 스위치 주파수 최대 11kHz
SPI를 통해 프로그래밍 할 수 있는 Slewrate
우수한 EMC 성능

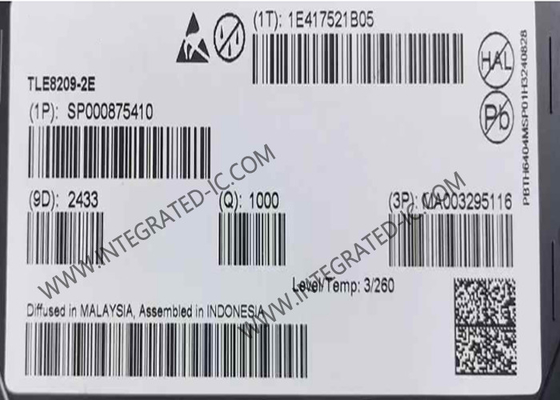

패키지 사진 TLE8209-2E (PG-DSO-20-71)
