제품 상세 정보:
|
| 부문 번호: | LM5108DRCR | 주도 구성: | 하프-브리지 |
|---|---|---|---|
| 운전자들의 번호: | 2 | 전압 - 공급: | 5.5V ~ 16V |
| 전류 - 피크 출력 (원천, 싱크): | 1.6a, 2.6a | 상승 / 강하 시간 (Typ): | 11ns, 8ns |

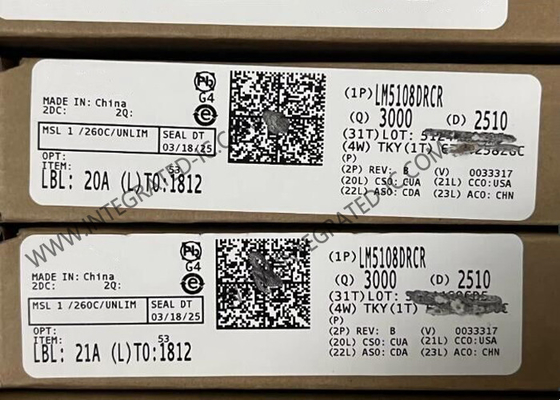

LM5108DRCR 통합 회로 칩 100V 게이트 드라이버 IC VSON10 반 브릿지 드라이버
LM5108DRCR의 제품 설명
LM5108DRCR는 100V의 최대 스위치 노드 (HS) 등급 전압을 가진 고주파 반 브릿지 게이트 드라이버입니다.그것은 두 개의 N-채널 MOSFET를 제어 할 수 있도록 허용합니다., 전체 브릿지, 액티브 클램프 앞으로, LLC, 그리고 동기 부스트.
LM5108DRCR의 사양
| 부문 번호: | LM5108DRCR |
| 반교량 운전자 | |
| 높은 면, 낮은 면 | |
| SMD/SMT | |
| VSON-10 | |
| 2 운전자 | |
| 2 출력 | |
| 2.6 A | |
| 5.5V | |
| 16V | |
| 11 ns | |
| 8 ns | |
| - 40 °C | |
| + 125 °C | |
| 로직 타입: | CMOS |
| 작동 공급 전류: | 2.3mA |
LM5108DRCR의 특징
높은 쪽 저쪽 구성에서 두 개의 N-채널 MOSFET를 구동
3mm x 3mm 패키지로 제공됩니다.
잠금 또는 교차전도 보호
기능 활성화/실제
HS에서 절대 최대 마이너스 전압 처리 (~7V)
전압 잠금 상태에서 전형적인 5V
20 ns 전형적인 전파 지연
1000pF 부하로 11-ns 상승, 8-ns 전형적인 추락 시간
1-ns 전형적인 지연 일치
2.6-A 싱크, 1.6-A 소스 출력 전류
절대 최대 부팅 전압 110V
비활성화 된 경우 낮은 전류 (7μA) 소비
통합 부트스트랩 다이오드
LM5108DRCR의 적용
모터 드라이브 및 전기 도구
스위치 모드 전원 공급 장치
보조 인버터
