제품 상세 정보:
|
| 부문 번호: | DRV8841PWPR | 전동기형 - 스테퍼: | 양극성 |
|---|---|---|---|
| 전동기형 - AC, DC: | 브러시 DC | 기능: | 운전자 - 완전히 통합되어 통제와 권력은 무대에서 연출하기에 알맞습니다 |
| 출력 구성: | 하프 브리지 | 인터페이스: | 대비 |

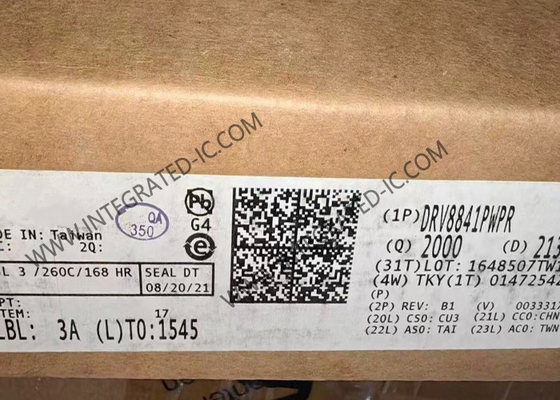

DRV8841PWPR 통합 회로 칩 듀얼 H-브리지 DC 모터 드라이버 28-HTSSOP 패키지
DRV8841PWPR의 제품 설명
DRV8841PWPR는 프린터, 스캐너 및 기타 자동화 장비 응용 프로그램에 대한 통합 된 듀얼 H 브릿지 모터 드라이버 솔루션을 제공합니다. 장치는 하나 또는 두 개의 붓 DC 모터를 구동 할 수 있습니다.,이중극 단계 모터 또는 다른 부하. 간단한 PWM 인터페이스는 컨트롤러 회로에 쉽게 인터페이스를 허용합니다.
DRV8841PWPR의 사양
|
모터 타입 - 스테이퍼
|
양극성
|
|
모터 타입 - AC, DC
|
브러쉬 DC
|
|
기능
|
드라이버 - 완전 통합, 제어 및 전력 단계
|
|
출력 구성
|
하프 브리지 (4)
|
|
인터페이스
|
병렬
|
|
기술
|
전력 MOSFET
|
|
신청서
|
일반적 목적
|
|
전류 - 출력
|
1.75A
|
|
전압 - 공급
|
8.2V ~ 45V
|
|
전압 - 부하
|
8.2V ~ 45V
|
|
작동 온도
|
-40°C ~ 150°C (TJ)
|
DRV8841PWPR의 특징
이중 H-브릿지 DC 모터 드라이버
단일 및 이중 붓 DC
스테이퍼
PWM 제어 인터페이스
선택적 고정 주파수 전류 조절
2비트 전류 제어 최대 4까지 허용
현재 수준
낮은 MOSFET 온 저항
2.5-A 최대 구동 전류 24V 및
TA = 25°C
합동 400mΩ RDS ((ON)
그리고 24V와 TA = 25°C의 저변
8.2-V ~ 45-V 가동 전원 전압 범위
저전류 수면 모드
내장 3.3-V 참조 출력
열 강화 표면 장착 패키지
보호 기능
초전류 보호 (OCP)
열 차단 (TSD)
저전압 차단 (UVLO)
고장 상태 표시 핀 (nFAULT)
DRV8841PWPR의 적용
프린터
스캐너
사무실 자동화 기계
게임 기계
공장 자동화
로봇 공학
