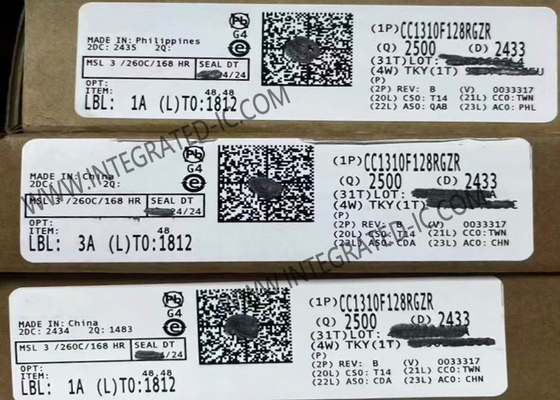

CC1310F128RGZR 마이크로컨트롤러 MCU SimpleLinkTM 32비트 팔 코르텍스-M3 Sub-1 GHz 무선 MCU

CC1310F128RGZR 마이크로컨트롤러 MCU SimpleLinkTM 32비트 팔 코르텍스-M3 Sub-1 GHz 무선 MCU

CC1310F128RGZR의 프로젝트 설명
CC1310F128RGZR 장치는 텍사스 인스트루먼트TM의 비용 효율적이고 초저전력, Sub-1 GHz RF 장치로, SimpleLinkTM 마이크로 컨트롤러 (MCU) 플랫폼의 일부입니다. 플랫폼은 Wi-Fi®로 구성됩니다.,블루투스® 저 에너지, 서브-1 GHz, 이더넷, 지그비®, 스레드 및 호스트 MCU. 이 장치들은 모두 공통점을 공유합니다.단일 핵심 소프트웨어 개발 키트 (SDK) 와 풍부한 도구 세트를 가진 사용하기 쉬운 개발 환경- SimpleLink 플랫폼의 일회성 통합은 사용자가 포트폴리오의 장치의 모든 조합을 디자인에 추가 할 수 있습니다.설계 요구사항이 변경될 때 100% 코드 재사용을 허용합니다..

CC1310F128RGZR의 사양

CC1310F128RGZR의 특징
마이크로 컨트롤러
강력한 Arm® Cortex®-M3 프로세서
EEMBC CoreMark® 점수: 142
EEMBC ULPBenchTM 점수: 158
시속 최대 48MHz
32KB, 64KB, 128KB 시스템 내 프로그래밍 플래시
캐시용 SRAM 8KB
(또는 일반용 RAM)
20KB 초저출출 SRAM
2-핀 cJTAG 및 JTAG 디버깅
오버더 에어 (OTA) 업데이트를 지원합니다.
초저전력 센서 컨트롤러
시스템 나머지 부분에서 자율적으로 작동 할 수 있습니다.
16-비트 아키텍처
코드 및 데이터에 대한 2KB의 초저 누출 SRAM
효율적인 코드 크기 아키텍처
ROM에서 TI-RTOS, 드라이버 및 부트 로더
RoHS 준수 패키지
7mm × 7mm RGZ VQFN48 (30 GPIO)
5mm × 5mm RHB VQFN32 (15 GPIO)
4mm × 4mm RSM VQFN32 (10 GPIO)
주변 장치
모든 디지털 주변 장치 핀은 모든 GPIO로 라우팅 될 수 있습니다.
네 가지 일반용 타이머 모듈
(각 16비트 또는 4개의 32비트 타이머 8개, PWM)
12비트 ADC, 200ksample/s, 8채널 아날로그 MUX
연속 시간 비교기
초저전력 시계 비교기
프로그래밍 가능한 전류 소스
UART
2 × SSI (SPI, MICROWIRE, TI)
I2C, I2S
실시간 시계 (RTC)
AES-128 보안 모듈
진짜 무작위 숫자 생성기 (TRNG)
8개의 용량 센싱 버튼을 지원합니다.
통합 온도 센서
외부 시스템
칩 내부 DC/DC 변환기
심플링크TM CC1190 범위 확장기와 원활한 통합
낮은 전력
폭 넓은 공급 전압 범위: 1.8 ~ 3.8V
RX: 5.4mA
TX +10 dBm: 13.4mA
액티브 모드 MCU 48 MHz 동작 코어 마크: 2.5 mA (51 μA/MHz)
액티브 모드 MCU: 48.5 CoreMark/mA
액티브 모드 센서 컨트롤러 24MHz:
0.4mA + 8.2μA/MHz
센서 컨트롤러, 매 초마다 한 개의 Wakeup를 수행 한 12-비트 ADC 샘플링: 0.95 μA
대기 상태: 0.7 μA (RTC 실행 및 RAM 및 CPU 유지)
종료: 185 nA (외부 사건에 대한 경각)
RF 섹션
우수한 수신기 감수성 (Long-Range Mode를 사용하여 124 dBm, 50kbps에서 110 dBm)
우수한 선택성 (± 100 kHz): 56 dB
우수한 차단 성능 (± 10 MHz):
90 dB
프로그램 가능한 출력 전력 최대 +15 dBm
단면 또는 차분 RF 인터페이스
전 세계 전파 규정을 준수하는 시스템을 목표로 하는 데 적합합니다.
ETSI EN 300 220, EN 303 204 (유럽)
FCC CFR47 15부 (미국)
ARIB STD-T108 (일본)
무선 M-버스 (EN 13757-4) 및 IEEE® 802.15.4g PHY
도구와 개발 환경
완전 기능 및 저비용 개발 키트
다른 RF 구성에 대한 여러 참조 디자인
패킷 스니퍼 PC 소프트웨어
센서 컨트롤러 스튜디오
스마트RFTM 스튜디오
SMARTRF 플래시 프로그래머 2
IAR Embedded Workbench® Arm용
코드 컴포저 스튜디오TM (CCS) IDE
CCS UniFlash

CC1310F128RGZR의 적용
315, 433, 470-, 500-, 779, 868, 915-, 920-MHz ISM 및 SRD 시스템
50kHz에서 5MHz 채널 간격으로 저전력 무선 시스템
가정 및 건물 자동화
무선 경보 및 보안 시스템
산업 감시 및 통제
스마트 그리드 및 자동 미터 읽기
무선 의료 애플리케이션
무선 센서 네트워크
액티브 RFID
IEEE 802.15.4g, IP-기능 스마트 오브젝트 (6LoWPAN), 무선 M-버스, KNX 시스템, Wi-SUNTM 및 독점 시스템
에너지 수집 응용 프로그램
전자 선반 라벨 (ESL)
장거리 센서 응용
열 비용 분배자
