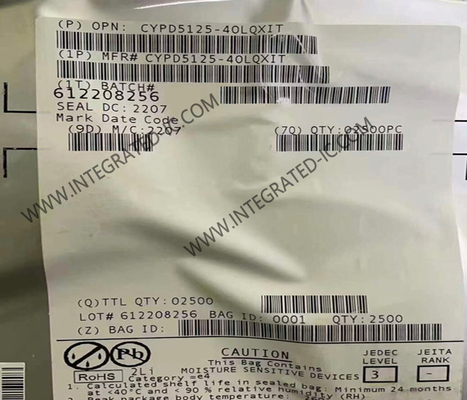

CYPD5125-40LQXIT 통합 회로 칩 고속 USB 타입 C 포트 컨트롤러

CYPD5125-40LQXIT 통합 회로 칩 고속 USB 타입 C 포트 컨트롤러

CYPD5125-40LQXIT의 제품 설명
CYPD5125-40LQXIT EZ-PDTM CCG5는 최신 USB 타입 C 및 PD 표준을 준수하는 이중 USB 타입 C 컨트롤러입니다.CYPD5125-40LQXIT EZ-PD CCG5는 PC를 위한 완전한 이중 USB 타입-C 및 USB 전력 전달 포트 제어 솔루션을 제공합니다., 노트북 및 도크. 또한 이중 역할 및 하류 전면 항구 응용 프로그램에서 사용할 수 있습니다.

CYPD5125-40LQXIT의 사양

CYPD5125-40LQXIT의 특징
C 타입 및 USB-PD 지원
통합 USB 전원 전달 (USB-PD) 3.0 지원
두 개의 통합된 USB-PD 타입-C 포트
통합된 UFP (RD) 및 양쪽 타입 C 포트에서 DFP (RP) 를 위한 전류 소스
DRP (Power Source/Sink) 애플리케이션을 위한 통합된 죽은 배터리 종료
통합된 VCONN FETs EMCA 케이블에 전원 공급
통합 빠른 역할 교환 및 확장 된 데이터 메시징
통합된 고전압 LDO, 최대 21.5V까지 작동
통합된 2x USB 아날로그 Mux
통합된 2x SBU 아날로그 Mux
통합된 2x USB 충전기 블록 탐지 BC v12, 애플 충전 (원만)
VBUS에 대한 통합 초전압 보호 (OVP) 및 초전류 보호 (OCP)
VCONN에서 통합된 OCP 보호
C형 커넥터에 있는 VBUS 핀에 대한 우연한 단축으로부터 보호하기 위해 CC 및 SBU 핀에 통합된 고전압 보호
높은 측면 전류 감지 기능을 지원하는 통합 전류 감지 증폭기
C형 포트에서 외부 VBUS PFET 제어에 대한 통합 게이트 드라이버
고전압 내성 PFET 제어 GPIO를 지원합니다.
32비트 MCU 서브시스템
48MHz ARM 코르텍스-M0 CPU
128KB 플래시
12KB SRAM
통합 디지털 블록
USB-PD 프로토콜에 의해 요구되는 응답 시간을 충족시키기 위해 최대 두 개의 통합 타이머와 카운터
4개의 런타임 연쇄 통신 블록 (SCB) 은 재구성 가능한 I2C, SPI 또는 UART 기능을 갖는다.
시계 와 오시레이터
외부 시계의 필요성을 제거하는 통합 오시레이터
저전력 작동
2.75V ~ 21.5V 작동
CC, D± 및 SBU 핀에 대한 시스템 레벨 ESD
IEC61000-4-2 레벨 4C에 기초한 ± 8kV 접촉 방출 및 ± 15kV 공중 간격 방출
열 교환 가능한 I/O
포트 1 I2C 핀과 CC1, CC2 핀은 핫스ਵੈ치 가능

CYPD5125-40LQXIT의 적용
PC, 노트북, 도크
썬더볼트 호스트 및 장치
