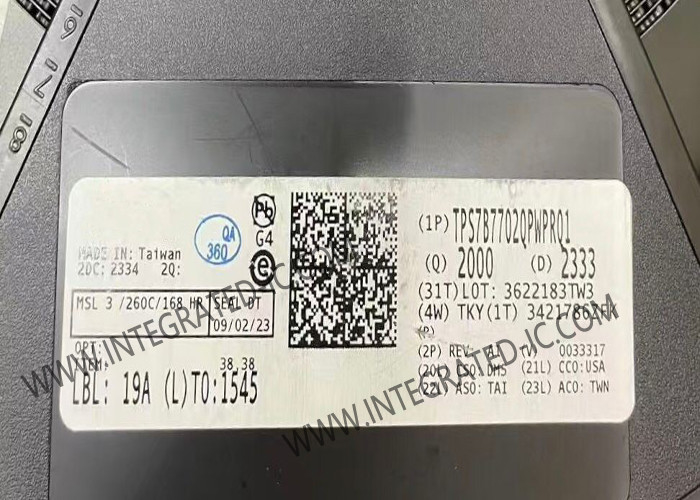

TPS7B7702QPWPRQ1 통합 회로 칩 자동차 양 채널 안테나 LDO 전류 감지

TPS7B7702QPWPRQ1 집적 회로 칩 자동차 듀얼 채널 안테나 LDO (전류 감지 포함)

TPS7B7702QPWPRQ1 제품 설명
TPS7B7702QPWPRQ1 장치는 4.5V ~ 40V (45V 부하 덤프 보호)의 넓은 입력 전압 범위에서 작동하도록 설계된 전류 감지 기능이 있는 단일 및 듀얼, 고전압 저전압 강하 레귤레이터(LDO)를 특징으로 합니다. 이 장치는 채널당 300mA의 전류로 동축 케이블을 통해 액티브 안테나의 저잡음 증폭기에 전원을 공급합니다. 각 채널은 또한 1.5V ~ 20V의 조정 가능한 출력 전압을 제공합니다.

TPS7B7702QPWPRQ1 사양

TPS7B7702QPWPRQ1 기능
자동차 응용 분야에 적합
다음 결과로 AEC-Q100 인증:
장치 온도 등급 1: –40°C ~ 125°C 주변 작동 온도 범위
장치 HBM ESD 분류 2
장치 CDM ESD 분류 C4B
전류 감지 및 조정 가능한 전류 제한 기능이 있는 단일 및 듀얼 채널 LDO
4.5V ~ 40V 광범위 입력 전압 범위, 45V 부하 덤프
FB를 GND에 연결할 때 전원 스위치 모드
1.5V ~ 20V 조정 가능한 출력 전압
채널당 최대 300mA 출력 전류
외부 저항기를 사용하여 조정 가능한 전류 제한
추가 보정 없이 낮은 전류에서 안테나 개방 상태를 감지하기 위한 고정밀 전류 감지
높은 전원 공급 장치 거부율: 100Hz에서 일반 73dB
통합 역극성 보호, –40V까지, 외부 다이오드 불필요
100mA 부하에서 최대 500mV 드롭아웃 전압
2.2-µF ~ 100-µF 범위(ESR 1 mΩ ~ 5 Ω)의 출력 커패시터로 안정적
통합 보호 및 진단
과열 차단
저전압 록아웃(UVLO)
단락 보호
역 배터리 극성 보호
역전류 보호
출력 단락-배터리 보호
출력 유도 부하 클램프
채널 및 장치 간 다중화 전류 감지
전류 감지로 모든 결함을 구별하는 기능
16핀 HTSSOP PowerPAD™ 패키지

TPS7B7702QPWPRQ1 응용 분야
인포테인먼트 액티브 안테나 전원 공급 장치
서라운드 뷰 카메라 전원 공급 장치
소전류 응용 분야를 위한 하이 사이드 전원 스위치
