제품 상세 정보:
|
| 부문 번호: | FP75R12KT4B16 | 시리즈: | EconoPIM™ 3 |
|---|---|---|---|
| 구성: | 3상 인버터 | IGBT는 타이핑합니다: | 트렌치 필드 스톱 |
| 전압 - 수집기 방출기 고장 (맥스): | 1200 Ｖ | 경향 - 수집기 (Ic) (맥스): | 150 A |

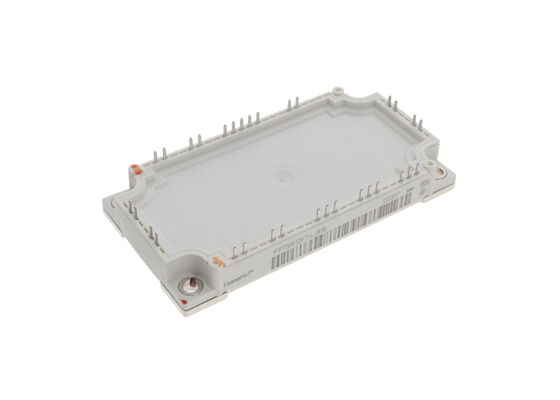

FP75R12KT4B16 자동차 IGBT 모듈 1200V 75A 3상 PIM IGBT 모듈
FP75R12KT4B16 제품 설명
FP75R12KT4B16은 빠른 TRENCHSTOP™ IGBT4, Emitter Controlled 4 다이오드 및 NTC를 갖춘 EconoPIM™ 3 1200V, 75A 3상 PIM IGBT 모듈입니다. 열 인터페이스 재료와 함께 사용할 수도 있습니다. 정류기 및 브레이크 초퍼가 통합된 PIM(Power Integrated Modules)은 시스템 비용 절감을 가능하게 합니다.
FP75R12KT4B16 사양
|
시리즈
|
EconoPIM™ 3
|
|
부품 상태
|
활성
|
|
IGBT 유형
|
Trench Field Stop
|
|
구성
|
3상 인버터
|
|
전압 - 콜렉터 이미터 항복 (최대)
|
1200 V
|
|
전류 - 콜렉터 (Ic) (최대)
|
150 A
|
|
전력 - 최대
|
385 W
|
|
Vce(on) (최대) @ Vge, Ic
|
2.25V @ 15V, 75A
|
|
전류 - 콜렉터 차단 (최대)
|
1 mA
|
|
입력 커패시턴스 (Cies) @ Vce
|
4.3 nF @ 25 V
|
|
입력
|
3상 브리지 정류기
|
|
NTC 서미스터
|
예
|
|
작동 온도
|
-40°C ~ 150°C
|
|
장착 유형
|
섀시 장착
|
|
패키지 / 케이스
|
모듈
|
FP75R12KT4B16 기능
낮은 기생 인덕턴스 모듈 설계
높은 신뢰성과 전력 밀도
최적화된 열 확산을 위한 구리 베이스 플레이트
납땜 가능한 핀
낮은 스위칭 손실
높은 스위칭 주파수
RoHS 규정 준수 모듈
FP75R12KT4B16 응용 분야
상업용 HVAC
범용 모터 드라이브 - 주파수 및 전압 변화
모터 제어
가정용 에어컨: 스마트(IoT) 및 효율적인 냉각
