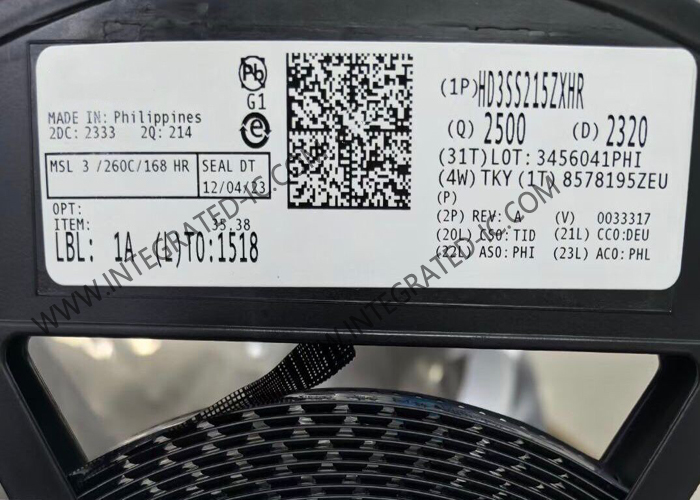

HD3SS215ZXHR 통합 회로 칩 6Gbps HDMI 디스플레이 포트 스위치 IC NFBGA50

HD3SS215ZXHR 집적 회로 칩 6Gbps HDMI DisplayPort 스위치 IC NFBGA50

HD3SS215ZXHR 제품 개요

HD3SS215ZXHR은 4k2k 60Hz 재생률을 요구하는 DisplayPort HBR2 및 고화질 멀티미디어 인터페이스(HDMI) 애플리케이션을 지원할 수 있는 고속 광대역 공통 모드 수동 스위치입니다.

HD3SS215ZXHR은 두 개의 소스를 하나의 싱크 또는 하나의 소스를 두 개의 싱크로 지원하도록 구성할 수 있습니다. 이러한 비디오 표준을 지원하기 위해 HD3SS215ZXHR은 HDMI 또는 디지털 비디오 인터페이스(DVI) 애플리케이션을 위한 디스플레이 데이터 채널(DDC) 및 핫 플러그 감지(HPD) 신호도 전환합니다. 또한 DisplayPort 애플리케이션을 위한 보조(AUX) 및 핫 플러그 감지(HPD) 신호도 전환합니다.

HD3SS215ZXHR이 광대역 공통 모드 및 AC 또는 DC 결합 링크를 모두 지원하여 제공하는 유연성은 많은 애플리케이션에 이상적입니다.

HD3SS215ZXHR 사양

HD3SS215ZXHR 기능

범용 2:1/1:2 차동 스위치
Displayport 전기 표준과 호환
hdmi 전기 표준과 호환
최대 6Gbps의 데이터 속도를 지원하는 2:1 및 1:2 스위칭
HPD 스위칭 지원
AUX 및 DDC 스위칭 지원
7GHz의 광대역 –3-dB 차동 대역폭
우수한 동적 특성(3GHz에서)
– 누화 = –35dB
– 절연 = –21dB
– 삽입 손실 = –1.6dB
– 반사 손실 = –12dB
– 최대 비트-비트 왜곡 = 5ps
VDD 작동 범위 3.3V ±10%
상업용 온도 범위: 0°C ~ 70°C
출력 활성화(OE) 핀은 전력 절약을 위해 스위치를 비활성화합니다.
전력 소비:
– 활성 < 9mW 일반
– 대기 < 30 µW 최대(OE = L일 때)

HD3SS215ZXHR 응용 분야

데스크톱 및 노트북 응용 분야:
– PCI Express Gen 1, Gen 2 스위칭
– DP 스위칭
– HDMI 스위칭
– LVDS 스위칭
연결된 주변 장치 및 프린터
홈 시어터 및 엔터테인먼트
TV
게임
전문 오디오, 비디오 및 사이니지

재고 있는 기타 전자 부품

FAQ
Q. 귀하의 제품은 정품입니까?
A: 예, 모든 제품은 정품이며, 새로운 정품 수입이 저희의 목적입니다.
Q: 어떤 인증서를 가지고 있습니까?
A: 저희는 ISO 9001:2015 인증 회사이며 ERAI의 회원입니다.
Q: 소량 주문 또는 샘플을 지원할 수 있습니까? 샘플은 무료입니까?
A: 예, 샘플 주문 및 소량 주문을 지원합니다. 샘플 비용은 주문 또는 프로젝트에 따라 다릅니다.
Q: 주문을 어떻게 배송합니까? 안전합니까?
A: DHL, Fedex, UPS, TNT, EMS와 같은 특급 배송을 사용합니다. 제안된 포워더를 사용할 수도 있습니다. 제품은 잘 포장되어 안전을 보장하며 주문에 대한 제품 손상에 대해 책임을 집니다.
Q: 리드 타임은 어떻게 됩니까?
A: 재고 부품은 5 영업일 이내에 배송할 수 있습니다. 재고가 없는 경우 주문 수량을 기준으로 리드 타임을 확인해 드리겠습니다.
