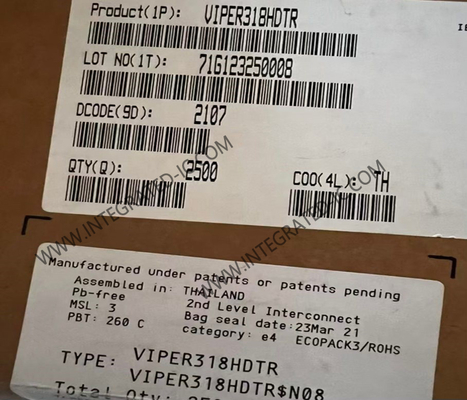

VIPER318HDTR 집적 회로 칩 에너지 절약 오프라인 고전압 컨버터 16-SOIC

VIPER318HDTR 집적 회로 칩 에너지 절약 오프라인 고전압 컨버터 16-SOIC

VIPER318HDTR 제품 설명
VIPER318HDTR 장치는 800V 애벌런치 내구형 전력 MOSFET과 PWM 전류 모드 제어를 스마트하게 통합한 고전압 컨버터입니다. 800V 항복 전압은 확장된 입력 전압 범위를 적용할 수 있게 해주고, DRAIN 스너버 회로의 크기를 줄여줍니다. 이 IC는 매우 낮은 소비 전력을 가지고 있으며 경부하에서 펄스 주파수 변조로 작동하므로 가장 엄격한 에너지 절약 표준을 충족할 수 있습니다. OVP 및 UVP 핀에서 각각 별도의 설정 가능한 개입 임계값을 가진 과전압 및 저전압 보호 기능이 제공됩니다. UVP는 또한 초저 잔류 입력 전력 소비로 전체 SMPS를 비활성화하는 입력으로 사용할 수 있습니다. 통합 HV 시동, 감지 FET, 오차 증폭기 및 주파수 지터가 있는 발진기를 통해 최소한의 부품 수로 완전한 응용 프로그램을 설계할 수 있습니다. 플라이백, 벅 및 벅 부스트 토폴로지가 지원됩니다.

VIPER318HDTR 사양

VIPER318HDTR 기능
초광범위 VAC 입력 범위를 커버하는 800V 애벌런치 내구형 전력 MOSFET
내장 HV 시동 및 감지 FET
전류 모드 PWM 컨트롤러
드레인 전류 제한 보호 (OCP):
710mA (VIPER317)
850mA (VIPER318)
990mA (VIPER319)
광범위한 공급 전압 범위: 4.5V ~ 30V
< 20mW @ 230 VAC 무부하;
< 430mW @ 230 VAC, 25 0mW 출력 부하
지터된 스위칭 주파수는 EMI 필터 비용을 줄입니다:
30kHz ± 7% (유형 X)
60kHz ± 7% (유형 L)
132kHz ±7% (유형 H)
1.2V 레퍼런스가 있는 내장 E/A
시스템 신뢰성을 향상시키기 위한 내장 소프트 스타트
자동 재시작 기능이 있는 보호:
과부하/단락 (OLP)
열 차단
과전압
자동 재시작 기능이 없는 보호:
플럭스 런어웨이를 방지하기 위한 펄스 건너뛰기 보호
저전압/비활성화
최대 듀티 사이클

VIPER318HDTR 응용 분야
가전 제품, 홈 오토메이션, 산업, 소비자, 조명용 저전력 SMPS
저전력 어댑터

기타 공급 제품 유형

FAQ

Q: 귀하의 제품은 정품입니까?

A: 예, 모든 제품은 정품이며, 새로운 정품 수입이 저희의 목적입니다.

Q: 어떤 인증서를 가지고 있습니까?

A: 저희는 ISO 9001:2015 인증 회사이며 ERAI의 회원입니다.

Q: 소량 주문 또는 샘플을 지원할 수 있습니까? 샘플은 무료입니까?

A: 예, 샘플 주문 및 소량 주문을 지원합니다. 샘플 비용은 주문 또는 프로젝트에 따라 다릅니다.

Q: 주문을 어떻게 배송합니까? 안전합니까?

A: DHL, Fedex, UPS, TNT, EMS와 같은 특급 배송을 사용합니다. 제안된 포워더를 사용할 수도 있습니다. 제품은 잘 포장되어 안전을 보장하며 주문에 대한 제품 손상에 대한 책임을 집니다.

Q: 리드 타임은 어떻게 됩니까?

A: 재고 부품은 5 영업일 이내에 배송할 수 있습니다. 재고가 없는 경우 주문 수량을 기준으로 리드 타임을 확인해 드리겠습니다.
