제품 상세 정보:
|
| 부문 번호: | UCC5390ECDWVR | 최소 작동 온도:: | - 40C |
|---|---|---|---|
| 최대 작동 온도:: | + 125 Ｃ | Pd - 전력 손실:: | 1.04W |
| 전달 지연 - 맥스 :: | 100 나노 초 | 상승 시간:: | 10 나노 초 |

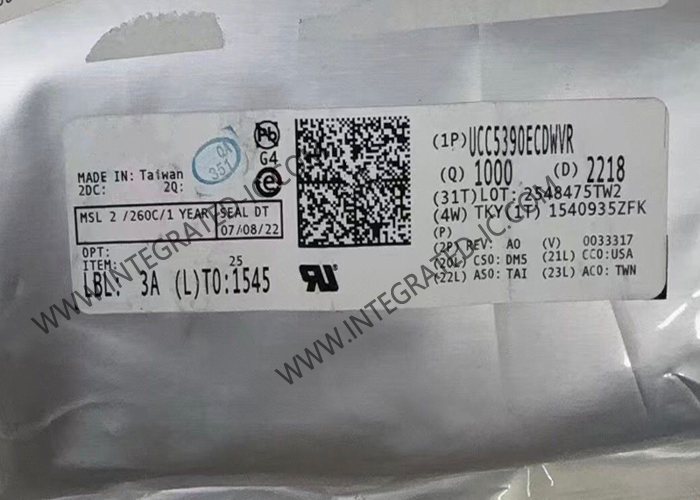

UCC5390ECDWVR 집적 회로 칩 단일 채널 절연 게이트 드라이버 SOIC-8
UCC5390ECDWVR 제품 설명
UCC5390ECDWVR은 MOSFET, IGBT 및 SiC MOSFET을 구동하도록 설계된 단일 채널 절연 게이트 드라이버입니다. UCC5390ECDWVR은 실제 UVLO 판독값을 얻기 위해 UVLO2를 GND2에 참조합니다.
UCC5390ECDWVR 사양
|
|
- 40 C |
|
|
+ 125 C |
|
|
1.04 W |
|
|
100 ns |
|
|
10 ns |
|
|
10 ns |
|
드라이버 수: |
1 드라이버 |
|
출력 수: |
1 출력 |
|
작동 공급 전류: |
1.67 mA |
|
출력 전류: |
10 A |
|
출력 전압: |
13.2 V ~ 33 V |
|
공급 전압 - 최대: |
15 V |
|
공급 전압 - 최소: |
3 V |
|
단위 중량: |
387.100 mg |
UCC5390ECDWVR 기능
기능 옵션
GND2에 참조된 UVLO (UCC53x0E)
8핀 D (4mm 크리피지) 및 DWV (8.5mm 크리피지) 패키지
60ns (일반) 전파 지연
100kV/µs 최소 CMTI
절연 장벽 수명 > 40년
3V ~ 15V 입력 공급 전압
최대 33V 드라이버 공급 전압
8V 및 12V UVLO 옵션
입력 핀에서 -5V 처리 기능
안전 관련 인증:
DIN V VDE V 0884-11:2017-01 및 DIN EN 61010-1에 따른 7000VPK 절연 DWV (예정) 및 4242VPK 절연 D
UL 1577에 따른 5000VRMS DWV 및 3000VRMS D 절연 등급 (1분)
GB4943.1-2011 D 및 DWV에 따른 CQC 인증 (예정)
CMOS 입력
작동 온도: –40°C ~ +125°C
UCC5390ECDWVR 적용 분야
모터 드라이브
고전압 DC-DC 컨버터
UPS 및 PSU
HEV 및 EV 전원 모듈
태양광 인버터
