제품 상세 정보:
|
| 부문 번호: | VN7140AJTR | 출력의 수 :: | 1개 출력 |
|---|---|---|---|
| 출력 전류 :: | 1 A | 전류 한계 :: | 12 A |
| 온 저항 - 최대:: | 280m옴 | 정시 - 최대:: | 120 우리 |

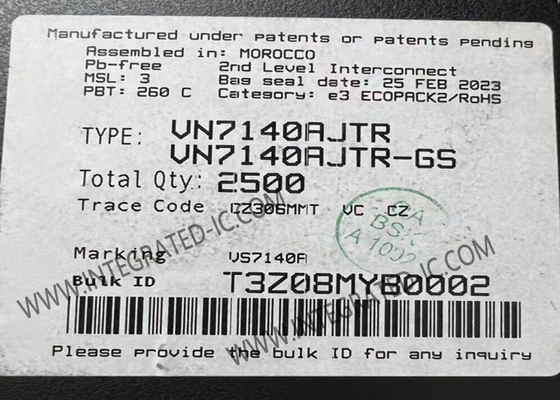

VN7140AJTR 집적 회로 칩, 자동차 응용 분야를 위한 MultiSense 아날로그 피드백 기능의 하이 사이드 드라이버
VN7140AJTR 제품 설명
VN7140AJTR은 ST의 독점적인 VIPower M0-7 기술을 사용하여 제조되었으며 PowerSSO-16 및 SO-8 패키지에 담긴 단일 채널 하이 사이드 드라이버입니다. 이 장치는 3V 및 5V CMOS 호환 인터페이스를 통해 12V 자동차 접지 부하를 구동하고 보호 및 진단을 제공하도록 설계되었습니다.
VN7140AJTR은 부하 전류 제한, 전력 제한에 의한 과부하 능동 관리 및 구성 가능한 래치 오프 기능의 과열 셧다운과 같은 고급 보호 기능을 통합합니다.
VN7140AJTR 사양
|
|
1 출력 |
|
|
1 A |
|
|
12 A |
|
|
280 mOhms |
|
|
120 us |
|
|
100 us |
|
|
4 V ~ 28 V |
|
|
- 40 C |
|
|
+ 150 C |
|
공급 전압 - 최대: |
28 V |
|
공급 전압 - 최소: |
4 V |
|
단위 중량: |
150 mg |
VN7140AJTR 기능
AEC-Q100 인증
일반
MultiSense 아날로그 피드백 기능의 단일 채널 스마트 하이 사이드 드라이버
매우 낮은 대기 전류
3V 및 5V CMOS 출력과 호환
MultiSense 진단 기능
다중화된 아날로그 피드백: 고정밀 비례 전류 미러, VCC 공급 전압 및 TCHIP 장치 온도에 따른 부하 전류
과부하 및 접지 단락(전력 제한) 표시
열 셧다운 표시
OFF 상태 개방 부하 감지
출력 VCC 단락 감지
감지 활성화/비활성화
보호
저전압 셧다운
과전압 클램프
부하 전류 제한
빠른 열 과도 현상의 자체 제한
전용 오류 재설정 핀을 사용한 과열 또는 전력 제한 시 구성 가능한 래치 오프
접지 손실 및 VCC 손실
외부 구성 요소가 있는 역 배터리
정전기 방전 보호
