제품 상세 정보:
|
| 부품 번호: | STW48NM60N | 트랜지스터 극성: | 엔-채널 |
|---|---|---|---|
| Vds - 드레인-소스 항복 전압: | 600 Ｖ | Id - 연속배수 경향: | 39 A |
| Rds에 - 드레인-소스 저항: | 70 모엠에스 | Pd - 전력 소모: | 255 Ｗ |

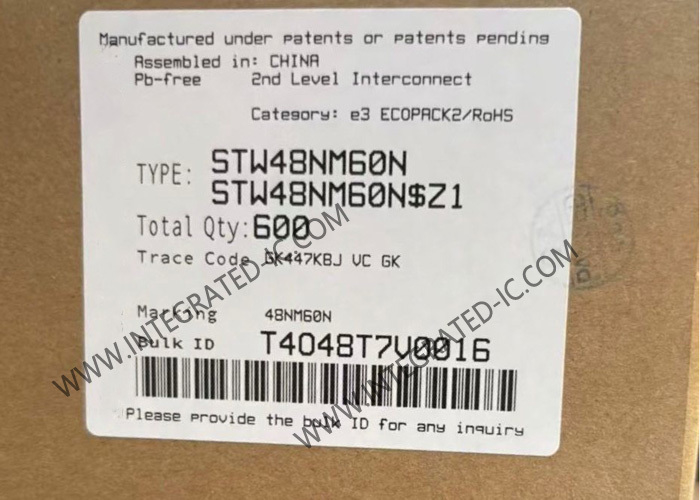

STW48NM60N 집적 회로 칩 600V MDmesh II N-채널 전력 MOSFET 트랜지스터
STW48NM60N 제품 설명
STW48NM60N은 MDmesh™ 기술의 두 번째 세대를 사용하여 개발된 N-채널 전력 MOSFET입니다. 이 혁신적인 전력 MOSFET은 수직 구조를 회사의 스트립 레이아웃과 연결하여 세계에서 가장 낮은 온 저항과 게이트 전하 중 하나를 제공합니다. 따라서 가장 까다로운 고효율 컨버터에 적합합니다.
STW48NM60N 사양
|
시리즈
|
MDmesh™ II
|
|
FET 유형
|
N-채널
|
|
기술
|
MOSFET (금속 산화물)
|
|
드레인-소스 전압(Vdss)
|
600V
|
|
전류 - 연속 드레인(Id) @ 25°C
|
44A (Tc)
|
|
구동 전압(최대 Rds On, 최소 Rds On)
|
10V
|
|
Rds On (최대) @ Id, Vgs
|
70mOhm @ 20A, 10V
|
|
Vgs(th) (최대) @ Id
|
4V @ 250µA
|
|
게이트 전하(Qg) (최대) @ Vgs
|
124 nC @ 10 V
|
|
Vgs (최대)
|
±25V
|
|
입력 커패시턴스(Ciss) (최대) @ Vds
|
4285 pF @ 50 V
|
|
전력 소산(최대)
|
330W (Tc)
|
|
작동 온도
|
150°C (TJ)
|
|
장착 유형
|
스루 홀
|
|
공급업체 장치 패키지
|
TO-247-3
|
|
패키지 / 케이스
|
TO-247-3
|
STW48NM60N 기능
100% 애벌런치 테스트
낮은 입력 커패시턴스 및 게이트 전하
낮은 게이트 입력 저항
STW48NM60N 응용 분야
스위칭 응용 분야
