제품 상세 정보:
|
| 부품 번호: | IPD60R950C6 | Vds - 드레인-소스 항복 전압: | 600 v |
|---|---|---|---|
| Id - 연속배수 경향: | 4.4A | Rds에 - 드레인-소스 저항: | 860mOhm |
| 큐그 - 게이트전하: | 13nC | PD- 전력 소산: | 37 Ｗ |

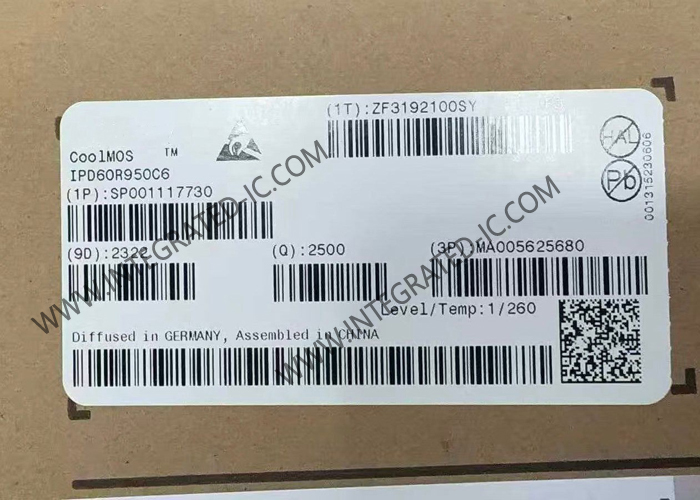

IPD60R950C6 통합 회로 칩 쿨모스 C6 전력 트랜지스터 600V MOSFET 트랜지스터
제품 개요
IPD60R950C6는 600V, CoolMOS C6 전력 트랜지스터입니다. IPD60R950C6는 사용 편의성을 희생하지 않고 빠르게 전환되는 SJ MOSFET의 모든 장점을 제공합니다.매우 낮은 스위칭 및 전도 손실은 스위칭 응용 프로그램을 더욱 효율적으로 만듭니다., 더 컴팩트하고 가볍고 시원합니다.
사양
|
시리즈
|
쿨모스TM C6
|
|
FET 타입
|
N 채널
|
|
기술
|
MOSFET (금속산화물)
|
|
소스 전압 (Vdss)
|
600V
|
|
전류 - 연속 배수 (Id) @ 25°C
|
4.4A (Tc)
|
|
구동 전압 (최대 Rds ON, 최소 Rds ON)
|
10V
|
|
Rds ON (Max) @ Id, Vgs
|
950mOhm @ 1.5A, 10V
|
|
Vgs(th) (최대) @ Id
|
3.5V @ 130μA
|
|
게이트 충전 (Qg) (최대) @ Vgs
|
13nC @ 10V
|
|
Vgs (최대)
|
±20V
|
|
입력 용량 (Ciss) (Max) @ Vds
|
280pF @ 100V
|
|
전력 분산 (최대)
|
37W (Tc)
|
|
작동 온도
|
-55°C ~ 150°C (TJ)
|
|
장착형
|
표면 마운트
|
|
공급자의 장치 패키지
|
PG-TO252-3
|
|
패키지 / 케이스
|
TO-252-3, DPAK (2 리드 + 탭), SC-63
|
특징
매우 낮은 FOM Rdson Qg와 Eoss로 인해 매우 낮은 손실
매우 높은 전환 강도
사용/운전 용이함
산업용 JEDEC에 따라 완전 자격
Pb 없는 접착, 알로겐 없는 곰팡이 화합물
신청서
PFC 스테이지, 하드 스위칭 PWM 스테이지 및 PC 실버박스, 어댑터, LCD 및 PDP TV, 조명, 서버, 통신 및 UPS를 위한 공명 스위칭 PWM 스테이지
