제품 상세 정보:
|
| 부품 번호: | MLX90316LDC-BDG-100-RE | 제품: | 로타리 위치 센서 |
|---|---|---|---|
| 시리즈: | 트라이액시스® | 회전각 - 전기적이고 기계적입니다: | 연속적인 0' ~ 360' |
| 선형성: | ± 1 ° | 전압 - 공급: | 4.5V ~ 5.5V |
| 강조하다: | MLX90316LDC-BDG-100-RE,MLX90316LDC-BDG-100-RE 센서 IC,Triaxis 주류 로터리 위치 센서 IC |
||

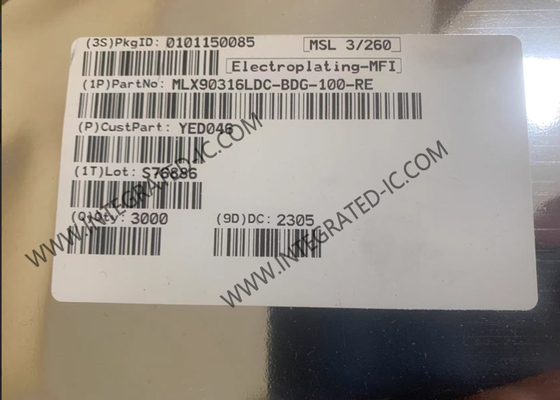

MLX90316LDC-BDG-100-RE 센서 IC Triaxis 주류 로터리 포지션 센서 IC SOIC8
제품 개요
MLX90316LDC-BDG-100-RE는 자동차 및 산업 시스템의 비접촉식 로터리 포지션 센서 애플리케이션을 목표로, 장치 표면 위에서 회전하는 작은 쌍극자 자석(축단 자석)의 각도 위치를 제공하는 Triaxis® 로터리 포지션 센서 IC입니다.
사양
|
시리즈
|
Triaxis®
|
|
측정 대상
|
로터리 포지션
|
|
기술
|
홀 효과
|
|
회전 각도 - 전기적, 기계적
|
0° ~ 360°, 연속
|
|
출력
|
SPI
|
|
액추에이터 유형
|
외부 자석, 미포함
|
|
선형성
|
±1°
|
|
전압 - 공급
|
4.5V ~ 5.5V
|
|
장착 유형
|
표면 실장
|
|
종단 스타일
|
걸 윙
|
|
작동 온도
|
-40°C ~ 150°C
|
|
패키지 / 케이스
|
8-SOIC (0.154", 3.90mm 너비)
|
|
공급업체 장치 패키지
|
8-SOIC
|
특징
절대 로터리 포지션 센서 IC
간단하고 견고한 자기 설계
Triaxis® 홀 기술
최대 360도의 프로그래밍 가능한 각도 범위
선택 가능한 출력 모드: 아날로그(비율적), PWM 또는 직렬 프로토콜(SPI)
360도에서 12비트 각도 해상도
10비트 각도 열 정확도
40비트 ID 번호
-40°C ~ 150°C 주변 온도 범위
단선 진단(개방-Vdd, 개방-Vss)
온칩 진단
단일 다이 SOIC-8 패키지 RoHS 준수
응용 분야
절대 로터리 포지션 센서
스티어링 휠 포지션 센서
페달 포지션 센서
모터 샤프트 포지션 센서
스로틀 포지션 센서
플로트 레벨 센서
차고 높이 포지션 센서
비접촉식 전위차계
