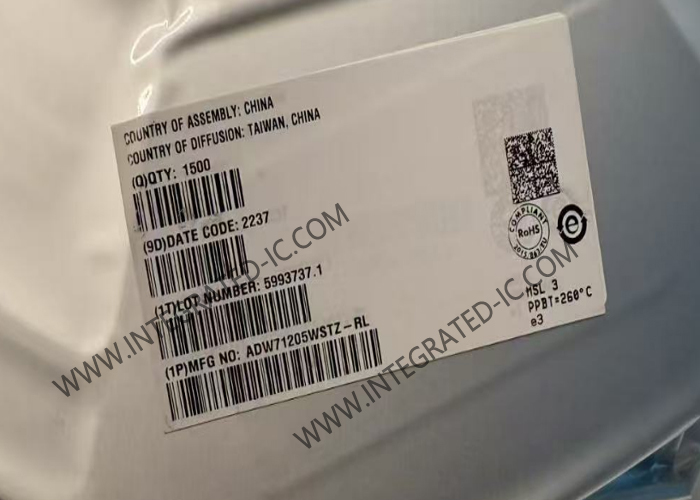

ADW71205WSTZ 융합 회로 칩 12비트 RDC LQFP44 리솔버 디지털 변환기

ADW71205WSTZ 집적 회로 칩 12비트 RDC LQFP44 리졸버-디지털 변환기

제품 개요

ADW71205WSTZ는 리졸버에 사인파 여기를 제공하는 온보드 프로그래밍 가능한 정현파 발진기를 포함하는 완전한 12비트 해상도 추적 리졸버-디지털 변환기입니다.

ADW71205WSTZ는 Sin 및 Cos 입력에서 3.15V p-p ± 27% 입력 신호를 허용합니다. 유형 II 추적 루프가 입력 추적에 사용되며 입력 Sin 및 Cos 정보를 입력 각도 및 속도의 디지털 표현으로 변환합니다. 최대 추적 속도는 외부 클럭 주파수의 함수입니다. ADW71205WSTZ의 성능은 8.192MHz ± 25%의 주파수 범위에서 지정되어 최대 1250rps의 추적 속도를 허용합니다.

사양

특징

완전한 모놀리식 리졸버-디지털 변환기(RDC)
병렬 및 직렬 12비트 데이터 포트
시스템 오류 감지
±11 아크 분 정확도
입력 신호 범위: 3.15V p-p ± 27%
절대 위치 및 속도 출력
1250 rps 최대 추적 속도, 12비트 해상도
증분 인코더 에뮬레이션(1024 펄스/rev)
온보드 프로그래밍 가능한 정현파 발진기
단일 공급 작동(5.00V ± 5%)
−40°C ~ +125°C 온도 등급
44-리드 LQFP
4kV ESD 보호

응용 분야
자동차 모션 감지 및 제어
하이브리드 전기 자동차
전동 파워 스티어링
통합 시동 발전기/교류 발전기
산업용 모터 제어
공정 제어
