제품 상세 정보:
|
| 부품 번호: | LTC3805IMSE-5 | 출력 전압 :: | 800mV ~ 75 v |
|---|---|---|---|
| 출력 수 :: | 1 출력 | 입력 전압 - 최소 :: | 4.5 v |
| 입력 전압 - 최대 :: | 75 Ｖ | 대기 전류:: | 360uA |
| 강조하다: | LTC3805IMSE-5,LTC3805IMSE-5 집적 회로 칩,가변 주파수 전류 DC/DC 컨트롤러 |
||

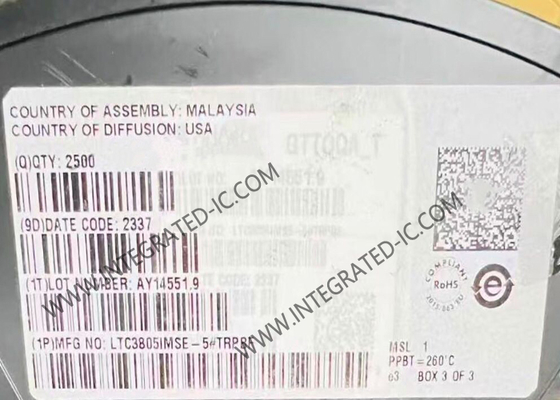

LTC3805IMSE-5 집적 회로 칩 조절 가능한 주파수 전류 모드 플라이백/부스트/SEPIC DC/DC 컨트롤러
제품 설명
LTC3805IMSE-5는 플라이백, 부스트 및 SEPIC 컨버터 애플리케이션에서 N 채널 MOSFET을 구동하도록 설계된 전류 모드 DC/DC 컨트롤러입니다. 작동 주파수 및 슬로프 보상은 외부 저항으로 프로그래밍할 수 있습니다. 프로그래밍 가능한 과전류 감지는 과부하 및 단락 조건으로부터 컨버터를 보호합니다. 소프트 스타트는 외부 커패시터를 사용하여 프로그래밍할 수 있으며 소프트 스타트 커패시터는 자동 재시작 기능도 프로그래밍합니다.
사양
|
출력 유형
|
트랜지스터 드라이버
|
|
기능
|
승압, 승압/강압
|
|
출력 구성
|
양극, 절연 가능
|
|
토폴로지
|
부스트, 플라이백, SEPIC
|
|
출력 수
|
1
|
|
출력 위상
|
1
|
|
전압 - 공급(Vcc/Vdd)
|
3.95V ~ 9.5V
|
|
주파수 - 스위칭
|
70kHz ~ 700kHz
|
|
듀티 사이클(최대)
|
80%
|
|
동기 정류기
|
아니요
|
|
클럭 동기화
|
예
|
|
제어 기능
|
활성화, 소프트 스타트
|
|
작동 온도
|
-40°C ~ 125°C (TJ)
|
특징
VIN 및 VOUT은 외부 구성 요소에 의해서만 제한됩니다.
4.5V 저전압 록아웃 임계값
조절 가능한 슬로프 보상
자동 재시작 기능이 있는 조절 가능한 과전류 보호
하나의 외부 저항으로 조절 가능한 작동 주파수(70kHz ~ 700kHz)
외부 클럭에 동기화 가능
±1.5% 기준 정확도
100mV 전류 감지 전압 강하만
정밀 임계값 및 조절 가능한 히스테리시스가 있는 RUN 핀
하나의 외부 커패시터로 프로그래밍 가능한 소프트 스타트
낮은 대기 전류: 360μA
소형 10-리드 MSOP 및 3mm × 3mm DFN
애플리케이션
자동차 전원 공급 장치
통신 전원 공급 장치
절연 전자 장비
보조/하우스키핑 전원 공급 장치
Power over Ethernet
