제품 상세 정보:
|
| 부품 번호: | BSC027N04LSG | Vds - 드레인-소스 항복 전압: | 40 Ｖ |
|---|---|---|---|
| Id - 연속배수 경향: | 100 A | Rds에 - 드레인-소스 저항: | 20.3mOhms |
| 큐그 - 게이트전하: | 85nC | PD- 전력 소산: | 83 Ｗ |

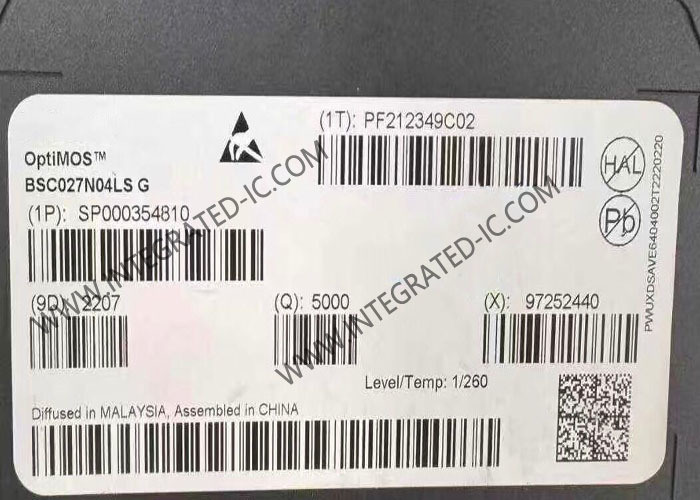

BSC027N04LSG 집적 회로 칩 40V OptiMOS N-채널 전력 MOSFET 트랜지스터
BSC027N04LSG 제품 설명
BSC027N04LSG는 40V OptiMOS™ N-채널 전력 MOSFET 트랜지스터입니다. OptiMOS™ 40V는 서버 및 데스크탑에서 볼 수 있는 스위치 모드 전원 공급 장치(SMPS)의 동기 정류에 완벽한 선택입니다. 또한 이러한 장치는 모터 제어 및 고속 스위칭 DC-DC 컨버터를 포함한 광범위한 산업 응용 분야에 사용할 수 있습니다.
BSC027N04LSG 사양
|
FET 유형
|
N-채널
|
|
기술
|
MOSFET(금속 산화물)
|
|
드레인-소스 전압(Vdss)
|
40V
|
|
전류 - 연속 드레인(Id) @ 25°C
|
24A(Ta), 100A(Tc)
|
|
구동 전압(최대 Rds On, 최소 Rds On)
|
4.5V, 10V
|
|
Rds On(최대) @ Id, Vgs
|
2.7mOhm @ 50A, 10V
|
|
Vgs(th)(최대) @ Id
|
2V @ 49µA
|
|
게이트 전하(Qg)(최대) @ Vgs
|
85 nC @ 10 V
|
|
Vgs(최대)
|
±20V
|
|
입력 커패시턴스(Ciss)(최대) @ Vds
|
6800 pF @ 20 V
|
|
전력 소산(최대)
|
2.5W(Ta), 83W(Tc)
|
|
작동 온도
|
-55°C ~ 150°C(TJ)
|
|
장착 유형
|
표면 실장
|
|
공급업체 장치 패키지
|
PG-TDSON-8-1
|
|
패키지 / 케이스
|
8-PowerTDFN
|
BSC027N04LSG 기능
SMPS용 고속 스위칭 MOSFET
DC/DC 컨버터용 최적화된 기술
N-채널; 로직 레벨
우수한 게이트 전하 x RDS(on) 제품(FOM)
매우 낮은 온 저항 RDS(on)
고속 스위칭 응용 분야에 이상적
100% 애벌런치 테스트
BSC027N04LSG 응용 분야
연료 전지 제어 장치(FCCU)
어댑터 및 충전기
48V 중간 버스 컨버터(IBC)
엣지 컴퓨팅
