제품 상세 정보:
|
부품 번호: | F280025CPTSR | 핵심:: | C28x |
---|---|---|---|
프로그램 메모리 크기 :: | 128 KB | 데이터 RAM 크기 :: | 24 킬로바 |
데이터 버스 너비 :: | 32 비트 | ADC 해상도 :: | 2 X 12 비트 |

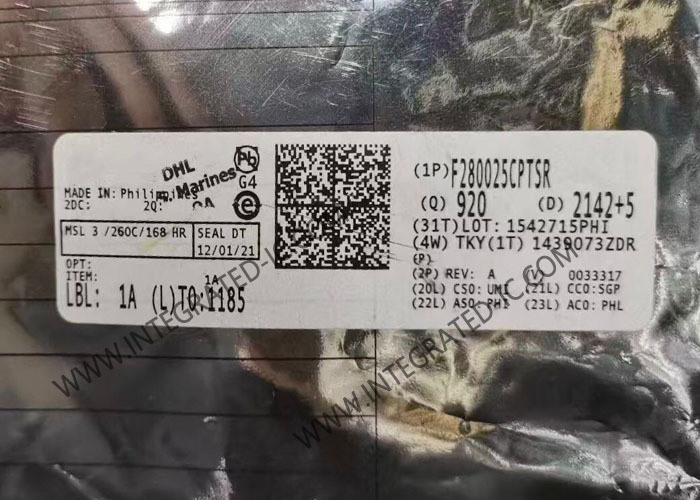

F280025CPTSR 마이크로컨트롤러 MCU 32비트 100MHz C2000™ 마이크로컨트롤러 LQFP-48
F280025CPTSR 제품 설명
F280025CPTSR은 C2000™ 실시간 마이크로컨트롤러 제품군의 구성원이며, 전력 전자 장치에서 효율성을 위해 설계된 확장 가능하고 초저 지연 장치입니다. 여기에는 고전력 밀도, 높은 스위칭 주파수, GaN 및 SiC 기술 사용 지원 등이 포함되지만 이에 국한되지는 않습니다.
F280025CPTSR 사양
코어 프로세서
|
C28x
|
코어 크기
|
32비트
|
속도
|
100MHz
|
연결성
|
CANbus, I2C, LINbus, SCI, SPI, UART/USART
|
주변 장치
|
브라운아웃 감지/리셋, POR, PWM, WDT
|
I/O 수
|
14
|
프로그램 메모리 크기
|
128KB (64K x 16)
|
프로그램 메모리 유형
|
FLASH
|
RAM 크기
|
12K x 16
|
전압 - 공급 (Vcc/Vdd)
|
1.14V ~ 1.32V
|
데이터 변환기
|
A/D 14x12b; D/A 2x12b
|
오실레이터 유형
|
내부
|
작동 온도
|
-40°C ~ 125°C (TJ)
|
F280025CPTSR 기능
100MHz의 TMS320C28x 32비트 DSP 코어
IEEE 754 부동 소수점 장치 (FPU)
고속 정수 나눗셈 (FINTDIV) 지원
삼각 함수 유닛 (TMU)
비선형 비례 적분 미분 (NLPID) 제어 지원
CRC 엔진 및 명령어 (VCRC)
10개의 하드웨어 브레이크포인트 (ERAD 포함)
온칩 메모리
128KB (64KW) 플래시 (ECC 보호)
24KB (12KW) RAM (ECC 또는 패리티 보호)
듀얼 존 보안
클럭 및 시스템 제어
2개의 내부 제로 핀 10MHz 오실레이터
크리스탈 오실레이터 또는 외부 클럭 입력
윈도우 감시 타이머 모듈
클럭 누락 감지 회로
듀얼 클럭 비교기 (DCC)
단일 3.3V 공급
내부 VREG 생성
브라운아웃 리셋 (BOR) 회로
시스템 주변 장치
6채널 직접 메모리 액세스 (DMA) 컨트롤러
43개의 개별적으로 프로그래밍 가능한 다중화 범용 입출력 (GPIO) 핀
아날로그 핀의 16개 디지털 입력
향상된 주변 장치 인터럽트 확장 (ePIE)
다중 저전력 모드 (LPM) 지원
내장 실시간 분석 및 진단 (ERAD)
고유 식별 (UID) 번호
통신 주변 장치
1개의 전원 관리 버스 (PMBus) 인터페이스
2개의 상호 통합 회로 (I2C) 인터페이스
1개의 컨트롤러 영역 네트워크 (CAN) 버스 포트
2개의 직렬 주변 장치 인터페이스 (SPI) 포트
1개의 UART 호환 직렬 통신 인터페이스 (SCI)
2개의 UART 호환 로컬 상호 연결 네트워크 (LIN) 인터페이스
1개의 송신기 및 1개의 수신기를 갖춘 고속 직렬 인터페이스 (FSI) (최대 200Mbps)
아날로그 시스템
2개의 3.45MSPS, 12비트 아날로그-디지털 변환기 (ADC)
최대 16개의 외부 채널
ADC당 4개의 통합 후처리 블록 (PPB)
12비트 기준 디지털-아날로그 변환기 (DAC)가 있는 4개의 윈도우 비교기 (CMPSS)
디지털 글리치 필터
향상된 제어 주변 장치
고해상도 기능 (150ps 해상도)을 가진 8개 채널을 포함한 14개의 ePWM 채널
통합 데드 밴드 지원
통합 하드웨어 트립 존 (TZ)
3개의 향상된 캡처 (eCAP) 모듈
3개의 eCAP 모듈 중 하나에서 사용 가능한 고해상도 캡처 (HRCAP)
CW/CCW 작동 모드를 지원하는 2개의 향상된 직교 엔코더 펄스 (eQEP) 모듈
구성 가능한 로직 블록 (CLB)
기존 주변 장치 기능 보강
위치 관리자 솔루션 지원
호스트 인터페이스 컨트롤러 (HIC)
외부 호스트에서 내부 메모리에 액세스
백그라운드 CRC (BGCRC)
32비트 데이터에 대한 1주기 CRC 계산
진단 기능
메모리 전원 켜기 자체 테스트 (MPOST)
하드웨어 내장 자체 테스트 (HWBIST)
F280025CPTSR 응용 분야
산업용 모터 드라이브
모터 제어
태양광 인버터
디지털 전원
전기 자동차 및 운송
감지 및 신호 처리
