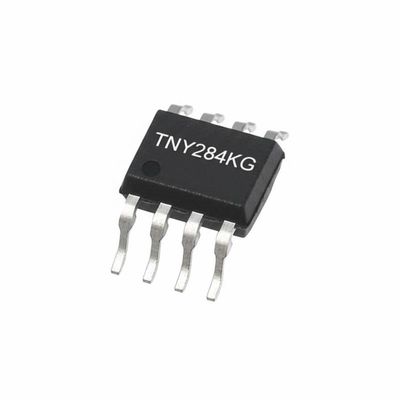

TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage

TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage
TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage

큰 이미지 :  TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage

제품 상세 정보:
원래 장소: CN
브랜드 이름: Original Factory
인증: Lead free / RoHS Compliant
모델 번호: TNY284KG
결제 및 배송 조건:
최소 주문 수량: 10
가격: Contact for Sample
포장 세부 사항: 12-베솝
배달 시간: 3-5 일
지불 조건: TT
공급 능력: 하루에 100000 조각
접촉

TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage

설명
부품 번호: TNY284KG 출력 전압 :: 85V ~ 265V
출력 전원 :: 11 Ｗ 입력/공급 전압 - 최소:: 85VAC
입력/공급 전압 - 최대:: 265VAC 듀티 사이클 - 최대 :: 67 %
강조하다:

725V Rated MOSFET Integrated Circuit Chip

,

11W Output Power Power Supply Controller

,

85V to 265V Output Voltage TinySwitch-4 Series

TNY284KG Integrated Circuit Chip Energy-Efficient Off-Line Switcher With Line Compensated Overload Power
Product Description
TNY284KG is an energy-efficient offline switching power supply controller belonging to the TinySwitch-4 series. Designed specifically for offline power supply applications requiring high efficiency and low power consumption, this controller incorporates line compensation and overload power capability.
Specifications
Output Isolation Isolated
Internal Switch(s) Yes
Voltage - Breakdown 725V
Topology Flyback
Duty Cycle 67%
Frequency - Switching 124kHz ~ 140kHz
Power (Watts) 6 W
Fault Protection Current Limiting, Open Loop, Over Temperature, Over Voltage, Short Circuit
Control Features EN
Operating Temperature -40°C ~ 150°C (TJ)
Product Highlights
Lowest System Cost with Enhanced Flexibility
  • 725 V rated MOSFET
  • Increases BV de-rating margin
  • Line compensated overload power - no additional components
  • Dramatically reduces max overload variation over universal input voltage range
  • ±5% turn on UV threshold: line voltage sense with single external resistor
  • Simple ON/OFF control, no loop compensation needed
  • Selectable current limit through BP/M capacitor value
  • Higher current limit extends peak power or, in open frame applications, maximum continuous power
  • Lower current limit improves efficiency in enclosed adapters/chargers
  • Allows optimum TinySwitch™-4 choice by swapping devices with no other circuit redesign
  • Tight I2f parameter tolerance reduces system cost
  • Maximizes MOSFET and magnetics utilization
  • ON-time extension - extends low-line regulation range/hold-up time to reduce input bulk capacitance
  • Self-biased: no bias winding or bias components
  • Frequency jittering reduces EMI filter costs
  • Pin-out simplifies heat sinking to the PCB
  • SOURCE pins are electrically quiet for low EMI
Enhanced Safety and Reliability Features
  • Accurate hysteretic thermal shutdown protection with automatic recovery eliminates need for manual reset
  • Auto-restart delivers <3% of maximum power in short-circuit and open loop fault conditions
  • Output overvoltage shutdown with optional Zener
  • Fast AC reset with optional UV external resistor
  • Very low component count enhances reliability and enables single-sided printed circuit board layout
  • High bandwidth provides fast turn-on with no overshoot and excellent transient load response
  • Extended creepage between DRAIN and all other pins improves field reliability
EcoSmart™- Extremely Energy Efficient
  • Easily meets all global energy efficiency regulations
  • No-load <30 mW with bias winding, <150 mW at 265 VAC without bias winding
  • ON/OFF control provides constant efficiency down to very light loads - ideal for mandatory CEC regulations and EuP standby requirements
Applications
  • PC Standby and other auxiliary supplies
  • DVD/PVR and other low power set top decoders
  • Supplies for appliances, industrial systems, metering, etc
  • Chargers/adapters for cell/cordless phones, PDAs, digital cameras, MP3/portable audio, shavers, etc.
