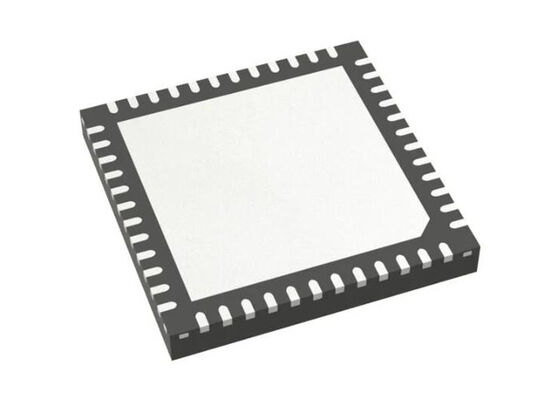

STM32WB35CCU6A 마이크로 컨트롤러 MCU
STM32 무선 MCU 2.4GHz 저전력 멀티 프로토콜 무선 마이크로 컨트롤러
제품 개요
STM32WB35CCU6A는 Bluetooth® 저에너지 SIG 규격 5.4 및 IEEE 802에 호환되는 강력한 라디오를 내장 한 다중 프로토콜 무선 및 초저 전력 장치입니다.15.4-2011. 그것은 실시간 낮은 계층 작업을 위해 전용 Arm® Cortex®-M0 +를 갖추고 있습니다.
극히 낮은 전력 작동을 위해 설계된 이 마이크로 컨트롤러는 최대 64MHz로 작동하는 고성능 Arm® Cortex®-M4 32비트 RISC 코어를 기반으로 합니다.핵심은 단일 정밀 데이터 처리를 지원하는 부동 점 단위 (FPU) 를 포함합니다., 완전한 DSP 명령어 세트, 그리고 향상된 애플리케이션 보안을 위한 메모리 보호 단위 (MPU).
이 장치는 최대 512 KB의 플래시 메모리, 최대 96 KB의 SRAM, 쿼드-SPI 플래시 메모리 인터페이스 및 광범위한 향상된 I / O 및 주변 장치를 포함한 고속 메모리를 통합합니다.
기술 사양
| 매개 변수 |
사양 |
| 종류 |
TxRx + MCU |
| RF 가족/표준 |
802.15.4, BT |
| 조약 |
BT V53스레드, 지그비® |
| 변조 |
GFSK |
| 빈도 |
20.405GHz ~ 2.48GHz |
| 데이터 속도 (최대) |
2Mbps |
| 전력 출력 |
6dBm |
| 감수성 |
-100dBm |
| 메모리 크기 |
256kB 플래시, 96kB SRAM |
| 일련 인터페이스 |
ADC, I2C, SPI, UART, USART, USB |
| GPIO |
30 |
| 전압 공급 |
1.71V ~ 3.6V |
| 현재 - 수신 |
4.5mA ~ 7.9mA |
| 전류 - 전송 |
5.2mA ~ 12.7mA |
| 작동 온도 |
-40°C ~ 85°C (TA) |
| 장착형 |
표면 마운트 |
| 패키지 / 케이스 |
48-UFQFN 노출 패드 |
| 공급자의 장치 패키지 |
48-UFQFPN (7x7) |
주요 특징
라디오 능력
2블루투스를 지원하는.4 GHz RF 수신기 5.4, IEEE 802.15.4-2011 PHY 및 MAC
스레드 1.3 및 Zigbee® 3.0 지원
RX 감수성: -96 dBm (Bluetooth® 저 에너지 1 Mbps), -100 dBm (802.15.4)
1 dB 단계로 +6 dBm까지 프로그래밍 가능한 출력 전력
BOM을 줄이기 위한 통합된 발런
2 Mbps 데이터 속도 지원
실시간 라디오 계층을 위한 전용 Arm® 32비트 Cortex® M0+ CPU
전력 제어에 대한 정확한 RSSI
ETSI EN 300 328, EN 300 440, FCC CFR47 제 15부 및 ARIB STD-T66의 준수
외부 PA 지원
사용 가능한 통합 수동 장치 (IPD) 동반 칩
초저전력 플랫폼
1.71~3.6V 전원 공급 범위
-40°C ~ 85/105°C 온도 범위
13 nA 종료 모드
600 nA 대기 모드 + RTC + 32 KB RAM
2.1 μA 정지 모드 + RTC + 256 KB RAM
액티브 모드 MCU: RF 및 SMPS가 켜져 있을 때 < 53 μA/MHz
라디오: Rx 4.5 mA / Tx 0 dBm 5.2 mA
핵심 성능
Arm® 32비트 Cortex®-M4 CPU와 FPU
0 대기 상태 플래시 실행을 위한 적응적 실시간 가속기
최대 64MHz의 주파수
MPU, 80 DMIPS 및 DSP 명령어
1.25 DMIPS/MHz (드라이스톤 2.1)
219.48 CoreMark® (3.43 CoreMark/MHz 64MHz에서)
303 ULPMarkTM CP 점수
메모리 및 저장
최대 1 MB 플래시 메모리 (PCROP)
64 KB 하드웨어 패리티 검사와 함께 최대 256 KB SRAM
20x 32비트 백업 레지스터
USART, SPI, I2C 및 USB 인터페이스를 지원하는 부트 로더
OTA (무선 통신) 블루투스® 저 에너지 및 802.15.4 업데이트 기능
쿼드 SPI 메모리 인터페이스와 XIP
1 Kbyte (128 개의 이중 단어) OTP
아날로그 주변 장치
12비트 ADC 4.26 Msps, 하드웨어 오버 샘플링으로 최대 16비트
2x 초저전력 비교기
정확한 2.5 V 또는 2.048 V 기준 전압 버퍼 출력
1.62V까지 작동합니다
신청서
가정, 건물 및 도시 자동화
전원 공급 장치 및 변환기
