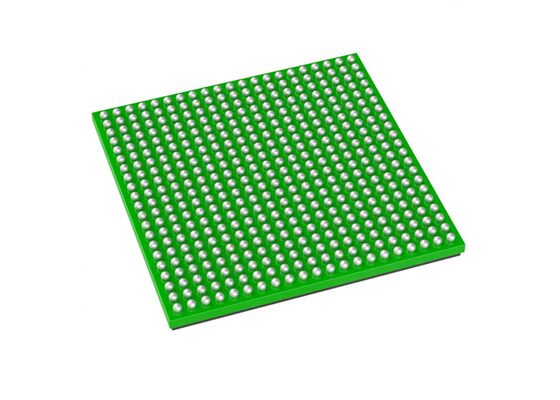

AM2432BKFGHIALXR 시타라 마이크로컨트롤러 MCU 800 MHz 모터 드라이브 및 PLC용 산업용 듀얼 코어

AM2432BKFGHIALXR 마이크로컨트롤러 MCU 800MHz 듀얼 코어 Sitara™ 마이크로컨트롤러 293-VFBGA

AM2432BKFGHIALXR 제품 설명
AM2432BKFGHIALXR은 Sitara의 산업 등급 포트폴리오를 고성능 마이크로컨트롤러로 확장한 제품입니다. AM243x 장치는 모터 드라이브 및 원격 I/O 모듈과 같이 실시간 통신과 처리를 결합해야 하는 산업용 애플리케이션을 위해 제작되었습니다.

AM2432BKFGHIALXR 사양

AM2432BKFGHIALXR 기능
최대 800MHz로 작동하는 최대 2× 듀얼 코어 Arm Cortex-R5F MCU 서브시스템, 실시간 처리를 위해 고도로 통합됨
듀얼 코어 Arm Cortex-R5F 클러스터는 듀얼 코어 및 싱글 코어 작동을 지원합니다.
모든 메모리에 SECDED ECC가 있는 R5F 코어당 32KB I-캐시 및 32KB D-캐시
싱글 코어: 클러스터당 128KB TCM (R5F 코어당 128KB TCM)
듀얼 코어: 클러스터당 128KB TCM (R5F 코어당 64KB TCM)
최대 400MHz의 1× 싱글 코어 Arm Cortex-M4F MCU
SECDED ECC가 있는 256KB SRAM
SECDED ECC가 있는 최대 2MB 온칩 RAM (OCSRAM):
최대 8개의 별도 메모리 뱅크를 위해 256KB 단위로 더 작은 뱅크로 나눌 수 있습니다.
각 메모리 뱅크는 소프트웨어 작업 분할을 용이하게 하기 위해 단일 코어에 할당될 수 있습니다.
DDR 서브시스템 (DDRSS)
LPDDR4, DDR4 메모리 유형 지원
인라인 ECC가 있는 16비트 데이터 버스
최대 1600 MT/s 속도 지원
장치 관리 보안 컨트롤러 (DMSC-L)
중앙 집중식 SoC 시스템 컨트롤러
초기 부팅, 보안, 클럭/리셋/전원 관리를 포함한 시스템 서비스 관리
메시지 관리자를 통해 다양한 처리 장치와의 통신
사용하지 않는 주변 장치 최적화를 위한 간소화된 인터페이스
JTAG 및 Trace 인터페이스를 통한 온칩 디버그 기능)
데이터 이동 서브시스템 (DMSS)
블록 복사 DMA (BCDMA)
패킷 DMA (PKTDMA)
보안 프록시 (SEC_PROXY)
링 액셀러레이터 (RINGACC)
시간 동기화 서브시스템
중앙 플랫폼 시간 동기화 (CPTS) 모듈
1024개의 타이머가 있는 타이머 관리자 (TIMERMANAGER)
시간 동기화 및 비교 이벤트 인터럽트 라우터
2× 기가비트 산업 통신 서브시스템 (PRU_ICSSG)
Profinet IRT, Profinet RT, EtherNet/IP, EtherCAT, Time-Sensitive Networking (TSN) 및 기타 네트워킹 프로토콜에 대한 선택적 지원
10/100Mb PRU-ICSS와의 하위 호환성
각 PRU_ICSSG에는 다음이 포함됩니다.
슬라이스당 3× PRU RISC 코어 (PRU_ICSSG당 2× 슬라이스)
PRU 범용 코어 (PRU)
PRU 실시간 유닛 코어 (PRU-RTU)
PRU 전송 코어 (PRU-TX)
각 PRU 코어는 다음 기능을 지원합니다.
ECC가 있는 명령 RAM
브로드사이드 RAM
선택적 누산기(MAC)가 있는 승수
CRC16/32 하드웨어 가속기
Big/Little Endian 변환을 위한 바이트 스왑
UDP 체크섬을 위한 SUM32 하드웨어 가속기
선점 지원을 위한 작업 관리자
최대 2× 이더넷 포트
RGMII (10/100/1000)
MII (10/100)
ECC가 있는 3개의 데이터 RAM
8개의 뱅크, 30 × 32비트 레지스터 스크래치패드 메모리
인터럽트 컨트롤러 및 작업 관리자
타임 스탬핑 및 기타 시간 동기화 기능을 위한 2× 64비트 산업용 이더넷 주변 장치 (IEP)
18× 시그마-델타 필터 모듈 (SDFM) 인터페이스
단락 논리
과전류 논리
6× 다중 프로토콜 위치 인코더 인터페이스
1× 향상된 캡처 모듈 (ECAP)
16550 호환 UART
12Mbps PROFIBUS를 지원하는 전용 192MHz 클럭
보안 부팅 지원
하드웨어로 적용된 Root-of-Trust (RoT)
백업 키를 통해 RoT 전환 지원
인수 보호, IP 보호 및 롤백 방지 지원
보안을 위한 전용 장치 레벨 상호 연결을 갖춘 키 및 보안 관리를 위한 보안 보조 프로세서 (DMSC-L)
보안 감시 타이머/IPC
격리를 위한 광범위한 방화벽 지원
암호화 가속 지원
들어오는 데이터 스트림을 기반으로 키 자료를 자동 전환할 수 있는 세션 인식 암호화 엔진
암호화 코어 지원
AES – 128-/192-/256-비트 키 크기
SHA2 – 224-/256-/384-/512-비트 키 크기
진정한 난수 생성기가 있는 DRBG
보안 부팅을 위한 RSA/ECC 처리를 지원하는 PKA (공개 키 가속기)
디버깅 보안
보안 소프트웨어 제어 디버그 액세스
보안 인식 디버깅
6× Inter-Integrated Circuit (I2C) 포트
9× 범용 비동기식 수신기/송신기 (UART) 모듈
1× 12비트 아날로그-디지털 변환기 (ADC)
최대 4MSPS의 구성 가능한 샘플 속도
8× 다중화된 아날로그 입력
7× 다중 채널 직렬 주변 장치 인터페이스 (SPI) 컨트롤러
3× 범용 I/O (GPIO) 모듈
9× 향상된 펄스 폭 변조기 (EPWM) 모듈
3× 향상된 캡처 (ECAP) 모듈
3× 향상된 직교 인코더 펄스 (EQEP) 모듈
전체 CAN-FD를 지원하는 2× 모듈식 컨트롤러 영역 네트워크 (MCAN) 모듈
2× 고속 직렬 인터페이스 송신기 (FSITX) 코어
6× 고속 직렬 인터페이스 수신기 (FSIRX) 코어

AM2432BKFGHIALXR 애플리케이션
프로그래머블 로직 컨트롤러 (PLC)
모터 드라이브
원격 I/O
공장 자동화 로봇
산업 및 협업 로봇
상태 모니터링 게이트웨이
통신 모듈
현장 송신기
테스트 및 측정
산업용 모바일 로봇
홈 오토메이션 로봇
범용 컨트롤러
