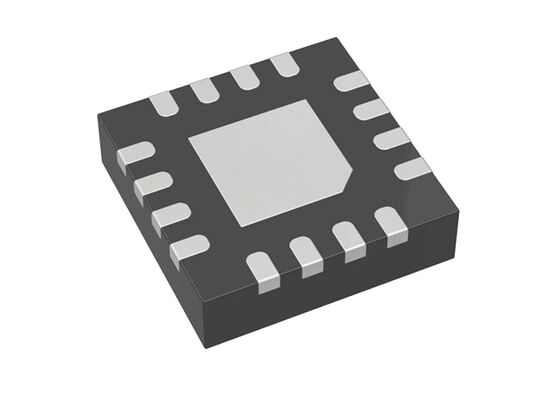

TPC112S8U 융합 회로 칩 옥탈 12비트 저전력 고성능 디지털-아날로그 변환기

TPC112S8U 융합회로 칩 12비트 저전력 고성능 DAC

제품 설명 TPC112S8U
TPC112S8U는 핀 호환 16비트 및 12비트 디지털-아날로그 변환기이다. 이 장치들은 8채널, 저전력 및 버퍼된 전압 출력 DAC이며 설계에 의해 단조로운 것을 보장한다.장치는 철도-철도 동작 및 낮은 시스템 전력 소비를 위해 고 저항 입력으로 적용되는 정밀 외부 참조를 사용합니다..

TPC112S8U는 넓은 2.7V에서 5.5V 공급 전압 범위를 허용합니다.부품은 DAC 출력 전원을 0V까지 보장 하 고 유효한 기록이 이루어질 때까지 거기에 남아 있도록 전원 재설정 회로를 통합.

TPC112S8U의 칩 내 정밀 출력 증폭기는 레일-레일 출력 스윙을 달성 할 수 있습니다. 원격 감지 응용 프로그램출력 앰플리퍼의 반전 입력 장치가 사용자에게 사용 가능 합니다.. TPC112S8U는 30MHz까지의 클럭 속도에서 작동하는 다재다능한 3선 직렬 인터페이스를 사용하고 SPI®, QSPITM, MICROWIRETM 및 DSP 인터페이스 표준과 호환됩니다.

TPC112S8U의 사양

결의:12
VDD (V):2.7~5.5
채널 수:8
출력 유형:버퍼 전압
참조 유형:Ext
정화 시간 (μS):14
아키텍처:String
출력 POR 상태:0
INL:±2
DNL (LSB, 최대):±1
오프셋 오류 (mV, 최대):±30
IDD (μA/CH, 최대) (μA):80
이득 오류 (FSR의 %, 최대):±0.3
전압 출력 범위 (V):0~Vref
D~A 장애 충동 (nV-초):2
인터페이스 타입:SPI
온도 범위 (°C):-40 ~ +125

TPC112S8U의 특징
오크탈, 12비트 핀 호환 DAC
• 낮은 전력 소비 (1.6 mA 타입)
•차차 비선형성: ±1 LSB (최대)
• 장애 에너지: 2nV-s
• 전원 켜기 0으로 재설정
공급 범위: 2.7V ~ 5.5V
• 버퍼 된 철도-철도 출력 작업
• 안전 전원 재설정 (POR) 으로 DAC 출력 0
• 빠른 30MHz, 3선, SPI/QSPI/MICROWIRE 호환되는 일련 인터페이스
• 다이렉트 옵토커플러 인터페이스를 위한 슈미트 트리거 입력
• SYNC 인터럽트 기능

TPC112S8U의 적용
이득 및 상환 조정
프로세스 제어 및 서보 루프
프로그램 가능한 전압 및 전류 소스
프로그래밍 가능한 감소기
자동 테스트 장비
