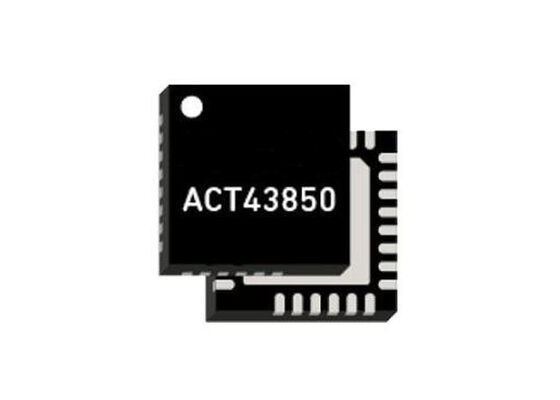

ACT43850-101 융합 회로 칩 20A 출력 단계 하향 RFPoL 전압 조절기 빠른 응답

큰 이미지 : ACT43850-101 융합 회로 칩 20A 출력 단계 하향 RFPoL 전압 조절기 빠른 응답

제품 상세 정보:

Place of Origin:	CN
브랜드 이름:	Original Factory
인증:	Lead free / RoHS Compliant
Model Number:	ACT43850-101

결제 및 배송 조건:

Minimum Order Quantity:	10
가격:	Contact for Sample
Packaging Details:	QFN
Delivery Time:	5-8 work days
Payment Terms:	T/T,L/C,Western Union

접촉

ACT43850-101 융합 회로 칩 20A 출력 단계 하향 RFPoL 전압 조절기 빠른 응답

설명

Part Number:	ACT43850-101	Input Voltage Range:	Up to 150 V
Output Voltage Range:	20 V to 55 V	Low Noise:	2.4 mVRMS @ 50 V (100 Hz to 100 kHz)
Fast Response, Loop BW:	~ 100 kHz	Stable Loop, Phase-margin:	~ 60°
강조하다:	20A 출력 집적 회로 칩 , 전압 조절기를 아래로 내립니다 , 빠른 응답 RFPoL

ACT43850-101 융합 회로 칩 20A 출력 단계 아래 RFPoL 전압 조절기

ACT43850-101은 레이더 타입의 펄스 로드 전원 공급 솔루션의 스테이지 장치로 설계된 컴팩트하고 빠른 반응, 단계 다운 RFPoL (포인트 오브 로드) 전압 조절기입니다.동행 장치 ACT43750과 결합하면, 그것은 빠른 일시 반응과 높은 전류 펄스 부하 기능을 필요로 하는 GaN/GaAs RF 전력 증폭기 (PA) 장치에 대한 완전한 전력 공급 솔루션을 형성합니다.

제품 개요

ACT43850-101는 PA 배수 전력을 위해 DC 출력 일정한 전압 (CV) 을 조절합니다. 이 단계-하락 (박) DC-DC 컨트롤러는 외부 전력 FET 장치를 사용하여 고정 주파수로 작동합니다.낮은 EMI 및 노이즈 특성을 가진 안정적인 조절을 제공하는 전류 모드 변환기출력 전압은 초기화 기본 설정과 동적 목표 조정 모두를 위해 아날로그 및 / 또는 I2C 인터페이스를 통해 프로그래밍 할 수 있습니다.

주요 특징

입력 전압 범위: 최대 150V
출력 전압 범위: 20V ~ 55V
게이트 드라이버 지원: 파워 가인 또는 전통적인 FET
고정 주파수 전류 모드 동작
낮은 소음: 2.4mVRMS @ 50V (100 Hz ~ 100 kHz)
~ 60°의 단계 마진을 가진 안정적인 루프
~100 kHz 루프 대역폭으로 빠른 응답
프로그래밍 가능한 주파수: 500kHz ~ 900kHz
보호: UVLO, OVLO, OVP, UVP, OCP, TS
컴팩트 4mm * 4mm, 0.4mm pitch, 25pin QFN 패키지
사용 준비 된 참조 회로 설계 가능

신청서

RF GaN/GaAs PA 전원 공급
군사용 레이더 시스템
민간용 레이더 시스템
레이저 드라이버
빛 신호등
