AD9361BBC-CSH 무선 통신 모듈 RF 애자일 트랜시버 47 MHz ~ 6.0 GHz TX 대역 70 MHz ~ 6.0 GHz RX 대역 및 조정 가능한 채널 대역폭

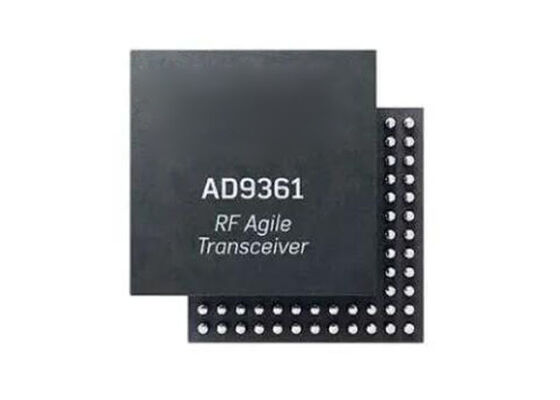

큰 이미지 : AD9361BBC-CSH 무선 통신 모듈 RF 애자일 트랜시버 47 MHz ~ 6.0 GHz TX 대역 70 MHz ~ 6.0 GHz RX 대역 및 조정 가능한 채널 대역폭

제품 상세 정보:

Place of Origin:	CN
브랜드 이름:	Original Factory
인증:	Lead free / RoHS Compliant
Model Number:	AD9361BBC-CSH

결제 및 배송 조건:

Minimum Order Quantity:	10
가격:	Contact for Sample
Packaging Details:	CSPBGA-144
Delivery Time:	5-8 work days
Payment Terms:	T/T,L/C,Western Union

접촉

AD9361BBC-CSH 무선 통신 모듈 RF 애자일 트랜시버 47 MHz ~ 6.0 GHz TX 대역 70 MHz ~ 6.0 GHz RX 대역 및 조정 가능한 채널 대역폭

설명

Part Number:	AD9361BBC-CSH	TX band:	47 MHz to 6.0 GHz
RX band:	70 MHz to 6.0 GHz	Tunable channel bandwidth:	<200 kHz to 56 MHz
TX EVM:	≤−40 dB	TX monitor:	≥66 dB dynamic range with 1 dB accuracy
강조하다:	47MHz에서 6.0GHz TX 대역 무선 통신 모듈 , 70MHz에서 6.0GHz RX 대역 RF 애자일 트랜시버 , 조정 가능한 채널 대역폭 AD9361BBC-CSH

AD9361BBC-CSH 무선 통신 모듈 RF 애자일 트랜시버 CSPBGA144

AD9361BBC-CSH는 3G 및 4G 베이스 스테이션 애플리케이션을 위해 설계된 고성능, 고 통합 RF 민첩 트랜시버입니다.그것의 예외적인 프로그래밍 가능성과 광대역 능력은 여러 주파수 대역에 걸쳐 다양한 트랜시버 애플리케이션에 이상적입니다.

제품 개요

이 첨단 트랜시버는 RF 프론트엔드를 융합하고 유연한 혼합 신호 베이스밴드 섹션과 주파수 합성기를단순화된 시스템 통합을 위해 프로세서에 구성 가능한 디지털 인터페이스를 제공하는 것수신기 LO는 70MHz에서 6.0GHz까지 작동하고 송신기 LO는 47MHz에서 6.0GHz까지 작동합니다.200kHz에서 56MHz 이하의 채널 대역폭을 가진 대부분의 라이선스 및 라이선스 없는 대역을 지원.

주요 특징

통합된 12비트 DAC와 ADC를 가진 RF 2*2 송신기
TX 대역: 47 MHz에서 6.0 GHz
RX 대역: 70 MHz에서 6.0 GHz
TDD 및 FDD 동작을 지원합니다.
조정 가능한 채널 대역폭: <200 kHz ~ 56 MHz
듀얼 리시버: 6개의 디ферен셜
800MHz LO에서 2dB 소음 수치로 수신기의 우수한 민감도
실시간 모니터링으로 RX 가이브 제어
독립적인 자동 가이드 컨트롤
듀얼 송신기: 4개의 디ферен셜 출력
고선형 광대역 송신기
TX EVM: ≤−40 dB
TX 노이즈: ≤−157 dBm/Hz 노이즈 바닥
TX 모니터: 1 dB 정확도 ≥66 dB 동적 범위
융합된 분자 N 합성기
2.4 Hz 최대 로컬 오시레이터 (LO) 단계 크기
멀티칩 동기화
CMOS/LVDS 디지털 인터페이스

신청서

포인트에서 포인트 통신 시스템
페메토셀/피코셀/마이크로셀 기지국
일반용 라디오 시스템
